Adafruit ADA-935

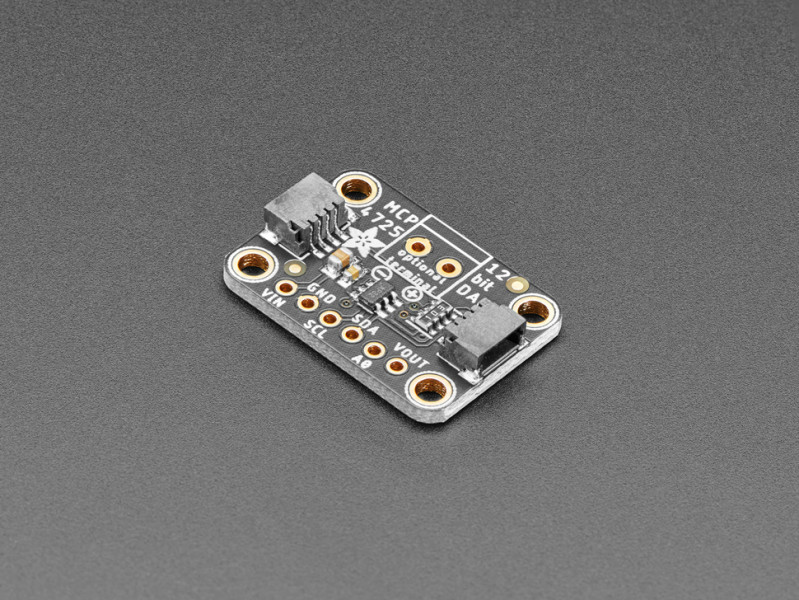

MCP4725 Breakout Board - 12-Bit DAC w/I2C Interface [STEMMA QT / Qwiic]
12-Bit DAC w/I2C Interface
3.3Vまたは5Vのロジックの両方で動作します。

このブレークアウトボードは、MCP4725 12ビットDACを搭載しています。
I2C経由で制御し、出力させたい値を送ると、VOUTピンがその値を出力します。
PWMは使えないが、正弦波や調整可能なバイアスポイントが必要な場合など、オーディオ/アナログプロジェクトに最適です。

ADDR/A0ピンを分離しているので、1つのI2Cバスに2つのDACを接続することができ、競合しないように1つのピンをハイ・タイ(または背面のジャンパを閉じる)にしてください。
また、ブレッドボードで使用するための6ピンヘッダが付属しています。
3.3Vと5Vの両方のロジックで動作します。

3.4Mbpsの高速モードI2Cを持つチップ(Arduinoにはありません)では、200KHzでVoutを更新することができます。
EEPROMがあるので、出力電圧を書き込めば、それを「保存」することができ、デバイスをパワーサイクルすると、その電圧が復元されます。
出力電圧はレールツーレールで、電源ピンに比例するため、3.3Vで動作させると、出力範囲は0~3.3Vになります。
5Vで動作させる場合は、出力範囲は0-5Vとなります。

三角波と正弦波の出力例で、使いやすいArduinoとCircuitPython/Pythonのライブラリとチュートリアルがあり、I2Cホストを持つマイコンやマイコンであれば、ほぼすべてのマイコンで使用できます。

ブレッドボードやパーフボードで使用する場合に備えて、0.1インチ規格のヘッダーが付属しています。
簡単に取り付けられるように4つの取り付け穴があります。
3.5mm端子台を取り付けることも可能です(付属していません)。

すぐに使えるように、STEMMA QTフォームファクターでカスタムメイドのPCBを作成し、簡単にインターフェイスできるようにしました。
両側のSTEMMA QTコネクタは、SparkFun Qwiic I2Cコネクタと互換性があります。
これにより、開発ボードとMCP4725をハンダレスで接続したり、互換性のあるケーブルを使って他のさまざまなセンサーやアクセサリーとチェーン接続することができます。

【数量1個〜】単価 ¥720 購入数:
管理コード:EEHD-4WXK
