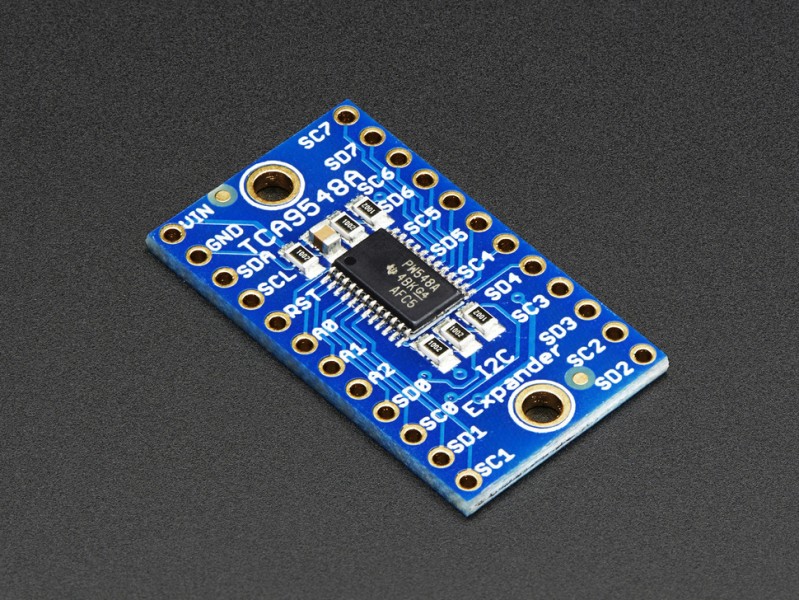

Adafruit ADA-2717
TCA9548A I2C Multiplexer
最大8つの同じアドレスのI2Cデバイスを1つのマイクロコントローラに接続できます。
このマルチプレクサはゲートキーパーとして機能し、選択した一連のI2Cピンにコマンドを移動します。
マルチプレクサ自体はI2Cアドレス0x70にあります(0x70から0x77まで調整できます)。
そのポートに希望の多重化出力番号を1バイト書き込むだけでそのポートに送信されます。
理論的には、64個の同じI2Cアドレス指定部分を制御するために、0x70〜0x77の各アドレスにこれらのマルチプレクサを8個含めることができます。
チップ自体は3Vと5Vに準拠しているので、任意のロジックレベルで使用できます。
このマルチプレクサはゲートキーパーとして機能し、選択した一連のI2Cピンにコマンドを移動します。
マルチプレクサ自体はI2Cアドレス0x70にあります(0x70から0x77まで調整できます)。
そのポートに希望の多重化出力番号を1バイト書き込むだけでそのポートに送信されます。
理論的には、64個の同じI2Cアドレス指定部分を制御するために、0x70〜0x77の各アドレスにこれらのマルチプレクサを8個含めることができます。
チップ自体は3Vと5Vに準拠しているので、任意のロジックレベルで使用できます。
