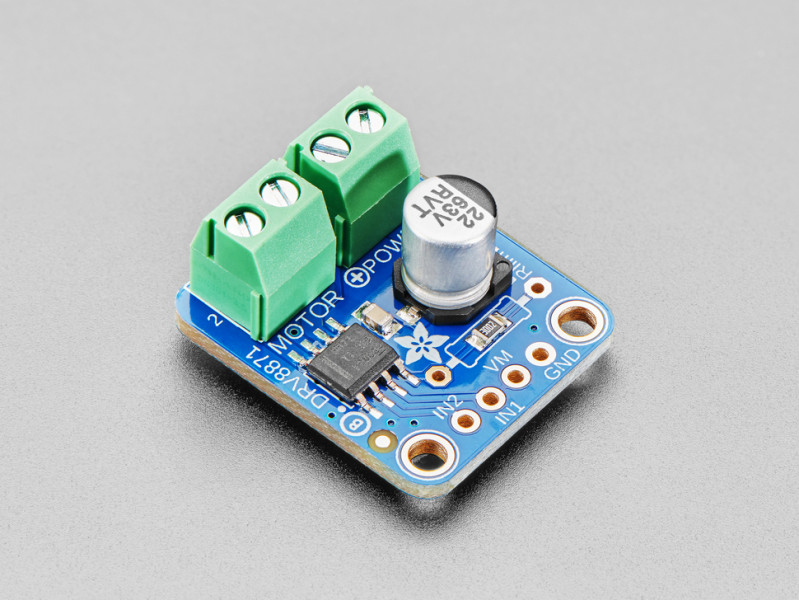

Adafruit ADA-3190
DRV8871搭載 DCモータードライバ
DRV8871搭載の直流モータドライバボードです。電流制限抵抗とPWM制御で、ブラシ付きDCモータを簡単に扱うことができます。
モータをOUTターミナルブロックに、6.5~45 V直流電源をVMoterピンに接続します。Hブリッジ回路の入力をIN1とIN2に接続して制御します(PWM制御も可能です)。Rlim端子に外部抵抗を接続することで、電流制限を行うこともできます。電流を2 Aまでに制限するため30 KΩの抵抗がはんだ付けされていますが、抵抗の交換や追加を行うことで制限値を変更できます。
商品の組み立てにははんだ付けが必要です。
特徴
・動作電圧: 6.5~45 V
・INピンの入力は5.5 Vまで
・オン抵抗(上下和): 565 mΩ(typ.)
・ピーク電流:3.6 A
・PWM制御
・内蔵センス抵抗なしの定電流、電流制限機能
・低電圧誤動作防止機能(UVLO)
・過電流保護回路
・過熱保護回路
モータをOUTターミナルブロックに、6.5~45 V直流電源をVMoterピンに接続します。Hブリッジ回路の入力をIN1とIN2に接続して制御します(PWM制御も可能です)。Rlim端子に外部抵抗を接続することで、電流制限を行うこともできます。電流を2 Aまでに制限するため30 KΩの抵抗がはんだ付けされていますが、抵抗の交換や追加を行うことで制限値を変更できます。
商品の組み立てにははんだ付けが必要です。
特徴
・動作電圧: 6.5~45 V
・INピンの入力は5.5 Vまで
・オン抵抗(上下和): 565 mΩ(typ.)
・ピーク電流:3.6 A
・PWM制御
・内蔵センス抵抗なしの定電流、電流制限機能
・低電圧誤動作防止機能(UVLO)
・過電流保護回路
・過熱保護回路
