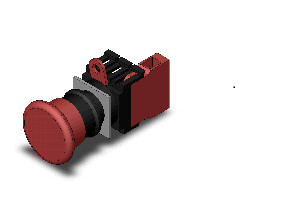

omron(オムロン) A22E-M-02
非常停止用押ボタンスイッチ(φ22/φ25)
定格/性能
種類 非常停止用スイッチ
負荷 一般負荷用
形状 胴体形状: 丸胴形(φ22/リング使用時φ25mm)
操作部: きのこ 中形(φ40mm)
照光方式 非照光
操作部 赤
スイッチ定格(抵抗負荷) AC24V 10A
AC110V 10A
AC220V 6A
AC380V 3A
AC440V 2A
DC24V 1.5A
DC110V 0.5A
DC220V 0.2A
DC380V 0.1A
動作機能 プッシュロックターンリセット
接点構成 2回路双断形 (2b)
端子仕様 ねじ締め端子(M3.5)
取り付けナット
許容操作頻度 電気的: 30回/分以下 (セット、リセットで1回)
機械的: 30回/分以下 (セット、リセットで1回)
絶縁抵抗 同極端子間: 100MΩ以上
異極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
(DC500Vメガにて )
耐電圧 同極端子間: AC2,500V
異極端子間: AC2,500V
充電金属部とアース間: AC2,500V
(50/60Hz 1 min )
耐振動(誤動作) 10～55Hz 複振幅1.5mmの連続的変化において自由状態、セット位置にて誤動作1ms以内
耐衝撃(耐久) 1,000 m/s2
耐衝撃(誤動作) 最大250m/s2の範囲で自由状態、セット位置にて誤動作1ms以内
耐久性 電気的: 30万回以上 (セット、リセットで1回)
周囲温度範囲 使用時: -20～55℃
保存時: -40～70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 35～85%RH
保存時: 35～85%RH
(ただし、氷結、結露のないこと)
保護構造 IP6x
IP65耐油形(パネル前面からの保護構造)
感電保護クラス Class II
PTI(トラッキング特性) 175
汚染度 3 (EN60947-5-1)
適用規格(CCC) 規格番号: GB14048.5
ファイルNo.: 2003010303070635
適用規格(EC指令(低電圧指令)) 2006/95/EC
動作特性
もどりの力(RF) 規格値: 最大0.25N・m
全体の動き(TT) 規格値: 10mm
種類 非常停止用スイッチ
負荷 一般負荷用
形状 胴体形状: 丸胴形(φ22/リング使用時φ25mm)
操作部: きのこ 中形(φ40mm)
照光方式 非照光
操作部 赤
スイッチ定格(抵抗負荷) AC24V 10A
AC110V 10A
AC220V 6A
AC380V 3A
AC440V 2A
DC24V 1.5A
DC110V 0.5A
DC220V 0.2A
DC380V 0.1A
動作機能 プッシュロックターンリセット
接点構成 2回路双断形 (2b)
端子仕様 ねじ締め端子(M3.5)
取り付けナット
許容操作頻度 電気的: 30回/分以下 (セット、リセットで1回)
機械的: 30回/分以下 (セット、リセットで1回)
絶縁抵抗 同極端子間: 100MΩ以上
異極端子間: 100MΩ以上
充電金属部とアース間: 100MΩ以上
(DC500Vメガにて )
耐電圧 同極端子間: AC2,500V
異極端子間: AC2,500V
充電金属部とアース間: AC2,500V
(50/60Hz 1 min )
耐振動(誤動作) 10～55Hz 複振幅1.5mmの連続的変化において自由状態、セット位置にて誤動作1ms以内
耐衝撃(耐久) 1,000 m/s2
耐衝撃(誤動作) 最大250m/s2の範囲で自由状態、セット位置にて誤動作1ms以内
耐久性 電気的: 30万回以上 (セット、リセットで1回)
周囲温度範囲 使用時: -20～55℃
保存時: -40～70℃
(ただし、氷結、結露のないこと)
周囲湿度範囲 使用時: 35～85%RH
保存時: 35～85%RH
(ただし、氷結、結露のないこと)
保護構造 IP6x
IP65耐油形(パネル前面からの保護構造)
感電保護クラス Class II
PTI(トラッキング特性) 175
汚染度 3 (EN60947-5-1)
適用規格(CCC) 規格番号: GB14048.5
ファイルNo.: 2003010303070635
適用規格(EC指令(低電圧指令)) 2006/95/EC
動作特性
もどりの力(RF) 規格値: 最大0.25N・m
全体の動き(TT) 規格値: 10mm
画像はイメージになります。
