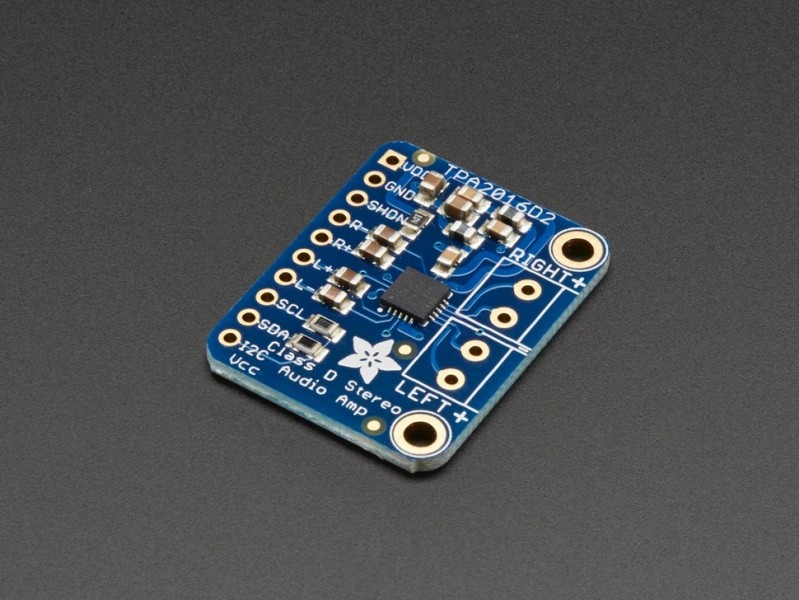

Adafruit ADA-1712
TPA2016搭載 Stereo 2.8W Class D オーディオ アンプ - I2C制御 AGC
この小さいステレオ アンプは、驚くほどパワフルです。
2 x 2.8W チャンネルを 4 オームのインピーダンス スピーカー (@ 10% THD) に供給でき、I2C コントロール インターフェイスと AGC (自動ゲイン コントロール) システムを備えており、オーディオのクリッピングや歪みを防ぎます。
I2C を使用して制御したくない場合は、デフォルトで 6dB のゲインで起動し、AGC はほとんどの音楽再生用に設定されています。
ただし、非常に強力であるため、マイクロコントローラーを使用して構成することをお勧めします。
設定はチップに保存されないため、アンプの電源を入れるたびにゲインと AGC 増幅設定を調整する必要があります。
小型チップの内部にはクラス D コントローラがあり、2.7V ～ 5.5VDC で動作します。
アンプはクラス D であるため、非常に効率的です (8Ω スピーカーを 1.5 ワットで駆動した場合、効率は 89%)。
ポータブルおよびバッテリー駆動のプロジェクトに最適です。
熱および過電流保護が組み込まれていますが、熱くなったかどうかはほとんどわかりません。
このボードは、基本的な「LM386」アンプへのアップグレードに最適です。
アンプの入力は 1.0uF のコンデンサを通過するため、完全に「差動」です。
差動出力がない場合は、R と L をグランドに接続するだけです。
出力は「ブリッジ接続」です。
つまり、出力に直接接続し、グランドには接続しません。
出力は ~300KHz の方形波 PWM で、スピーカー コイルによって「平均化」されます。
高周波は聞こえません。
上記のすべては、出力を別のアンプに接続できないことを意味します。
スピーカーを直接駆動する必要があります。
1.0uFの入力コンデンサを備えたブレークアウトボードが付属しています。
また、スピーカーを簡単に取り付け/取り外しできるように 3.5 mm ネジ端子ブロックと、ブレッドボードに差し込む場合に備えていくつかのヘッダーも含まれています。
スピーカーは含まれていません。
4 オームまたは 8 オームのインピーダンス スピーカーを使用してください。
2 x 2.8W チャンネルを 4 オームのインピーダンス スピーカー (@ 10% THD) に供給でき、I2C コントロール インターフェイスと AGC (自動ゲイン コントロール) システムを備えており、オーディオのクリッピングや歪みを防ぎます。
I2C を使用して制御したくない場合は、デフォルトで 6dB のゲインで起動し、AGC はほとんどの音楽再生用に設定されています。
ただし、非常に強力であるため、マイクロコントローラーを使用して構成することをお勧めします。
設定はチップに保存されないため、アンプの電源を入れるたびにゲインと AGC 増幅設定を調整する必要があります。
小型チップの内部にはクラス D コントローラがあり、2.7V ～ 5.5VDC で動作します。
アンプはクラス D であるため、非常に効率的です (8Ω スピーカーを 1.5 ワットで駆動した場合、効率は 89%)。
ポータブルおよびバッテリー駆動のプロジェクトに最適です。
熱および過電流保護が組み込まれていますが、熱くなったかどうかはほとんどわかりません。
このボードは、基本的な「LM386」アンプへのアップグレードに最適です。
アンプの入力は 1.0uF のコンデンサを通過するため、完全に「差動」です。
差動出力がない場合は、R と L をグランドに接続するだけです。
出力は「ブリッジ接続」です。
つまり、出力に直接接続し、グランドには接続しません。
出力は ~300KHz の方形波 PWM で、スピーカー コイルによって「平均化」されます。
高周波は聞こえません。
上記のすべては、出力を別のアンプに接続できないことを意味します。
スピーカーを直接駆動する必要があります。
1.0uFの入力コンデンサを備えたブレークアウトボードが付属しています。
また、スピーカーを簡単に取り付け/取り外しできるように 3.5 mm ネジ端子ブロックと、ブレッドボードに差し込む場合に備えていくつかのヘッダーも含まれています。
スピーカーは含まれていません。
4 オームまたは 8 オームのインピーダンス スピーカーを使用してください。
