Adafruit ADA-2448

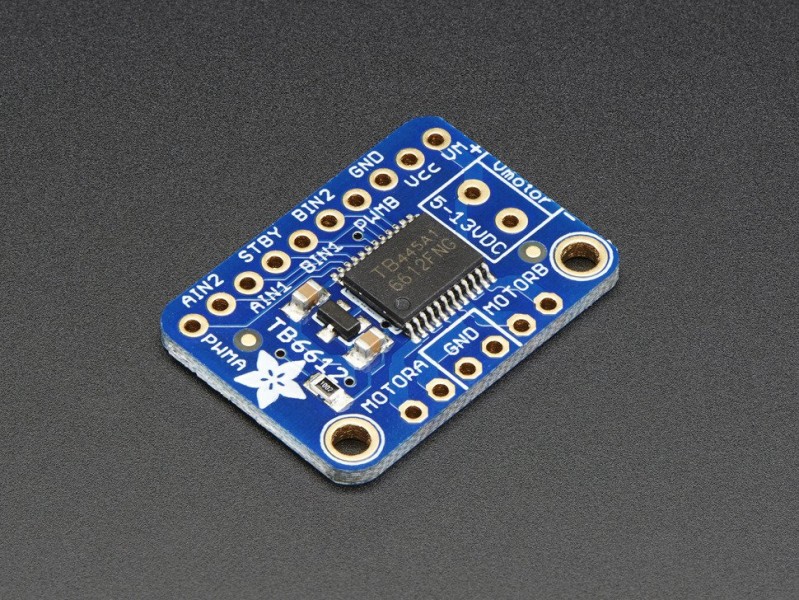

Adafruit TB6612 1.2A DC/Stepper Motor Driver Breakout Board
バイポーラまたはユニポーラのステッパを1ステップずつ2つのDCモータを回転させるか、TB6612を使用してチャネルあたり1.2Aのソレノイドを2つ発火させます。これらはおそらく「組み立てられたAdafruit Motorshield または Motor HAT のドライバー」としてよく知られています。これらのデュアルHブリッジは本当に気に入っています。シールドやHATなしでモーターを制御したい場合は、ハンダフリーブレッドボードやパーマプロトに簡単に取り付けることができます。
ここでは、モータ電圧入力に極性保護FETを、 "スタンバイ"イネーブルピンにプルアップを接続して、TB6612をブレークアウトボードに半田付けしています。各ブレークアウトチップには、2つのフルHブリッジ(4つのハーフHブリッジ)が含まれています。つまり、2-4個のソレノイドを駆動することができます(反対側のブリッジで2回だけアクティブにすることができます)、2つのDCモーターを双方向に、または1つのステッパーモーターで駆動できます。これは、このチップの限界であるため、1.2A以下の電流に適していることを確認してください。彼らは3Aのピークを処理しますが、それはちょうど20ミリ秒のような短い時間です。この特定のドライバーについて最も気に入っているのは、内蔵のキックバック・ダイオードが内蔵されているため、プロジェクトやドライバーを傷つける誘導キックについて心配する必要がないということです。
ドライバあたり1つのPWM入力だけでなく、Hブリッジあたり2つのデジタル入力(ブリッジの各半分に1つ)があり、モータ速度を制御することができます。2.7V〜5Vのロジックで動作します。モーター電圧はロジック電圧とは別になっています。4.5Vから13.5Vまでのモーター電圧に最適!これは3Vモーターではうまくいきません。
組み立てられてテストされたブレークアウトと小さなヘッダーのストリップが付属しています。ヘッダーをブレークアウトPCBに取り付けるには、軽いはんだ付けを行う必要があります。Arduino、モーター、および電源は含まれていません。
電流制限:1.2A
サイズ:27mm x 19mm x 3mm / 1.1 "x 0.7" x 0.1 "
重量:1.8g
ここでは、モータ電圧入力に極性保護FETを、 "スタンバイ"イネーブルピンにプルアップを接続して、TB6612をブレークアウトボードに半田付けしています。各ブレークアウトチップには、2つのフルHブリッジ(4つのハーフHブリッジ)が含まれています。つまり、2-4個のソレノイドを駆動することができます(反対側のブリッジで2回だけアクティブにすることができます)、2つのDCモーターを双方向に、または1つのステッパーモーターで駆動できます。これは、このチップの限界であるため、1.2A以下の電流に適していることを確認してください。彼らは3Aのピークを処理しますが、それはちょうど20ミリ秒のような短い時間です。この特定のドライバーについて最も気に入っているのは、内蔵のキックバック・ダイオードが内蔵されているため、プロジェクトやドライバーを傷つける誘導キックについて心配する必要がないということです。
ドライバあたり1つのPWM入力だけでなく、Hブリッジあたり2つのデジタル入力(ブリッジの各半分に1つ)があり、モータ速度を制御することができます。2.7V〜5Vのロジックで動作します。モーター電圧はロジック電圧とは別になっています。4.5Vから13.5Vまでのモーター電圧に最適!これは3Vモーターではうまくいきません。
組み立てられてテストされたブレークアウトと小さなヘッダーのストリップが付属しています。ヘッダーをブレークアウトPCBに取り付けるには、軽いはんだ付けを行う必要があります。Arduino、モーター、および電源は含まれていません。
電流制限:1.2A
サイズ:27mm x 19mm x 3mm / 1.1 "x 0.7" x 0.1 "
重量:1.8g
【欠品中】
秋葉原本店取扱フロア:1階
