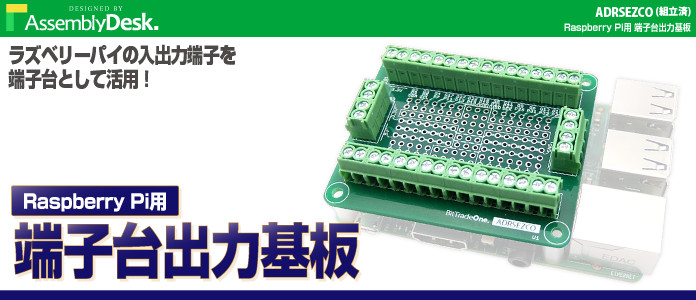

ビットトレードワン ADRSEZCO
Raspberry Pi用端子台出力基板
ラズベリーパイに搭載された入出力端子(GPIO)を扱いやすく端子台として活用するための変換基板です。
ラズパイの26本の信号線を端子台に接続したほか、5V/3.3V の各電源/GNDも端子台に接続し HAT ボードサイズにまとめました。
中央部にはユニバーサル基板として使用可能な 2.54mm ピッチのスルーホールも用意し簡単な回路の作成をすることも可能です。
□ 製品の特長
・ラズベリーパイ 26 本の信号線を端子台に接続しました(ID_SD、ID_SC は未接続)
・ラズベリーパイの各電源(5V/3.3V)、GND を端子台に接続
・全信号および電源/GND 用のスルーホール装備
・回路設置に便利なユニバーサル基板 (スルーホール)をご用意
■ 基本仕様
【対象Raspberry Pi】Raspberry Pi Zero WH/Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B
【ユニバーサルスルーホール穴数】42 穴
【電源ライン】5V/3.3V
【電源】Raspberry Pi より給電
【サイズ】W65xH20xD56mm(突起部除く)
【重量】 約36g(ボード単体)
【付属品】ネジセット 1
【使用温度】 0 ～ 40℃(結露なきこと)
【生産国】Made in Japan
ラズパイの26本の信号線を端子台に接続したほか、5V/3.3V の各電源/GNDも端子台に接続し HAT ボードサイズにまとめました。
中央部にはユニバーサル基板として使用可能な 2.54mm ピッチのスルーホールも用意し簡単な回路の作成をすることも可能です。
□ 製品の特長
・ラズベリーパイ 26 本の信号線を端子台に接続しました(ID_SD、ID_SC は未接続)
・ラズベリーパイの各電源(5V/3.3V)、GND を端子台に接続
・全信号および電源/GND 用のスルーホール装備
・回路設置に便利なユニバーサル基板 (スルーホール)をご用意
■ 基本仕様
【対象Raspberry Pi】Raspberry Pi Zero WH/Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B
【ユニバーサルスルーホール穴数】42 穴
【電源ライン】5V/3.3V
【電源】Raspberry Pi より給電
【サイズ】W65xH20xD56mm(突起部除く)
【重量】 約36g(ボード単体)
【付属品】ネジセット 1
【使用温度】 0 ～ 40℃(結露なきこと)
【生産国】Made in Japan
※ Raspberry Pi 本体及びケース、ケーブル類は付属致しません。
