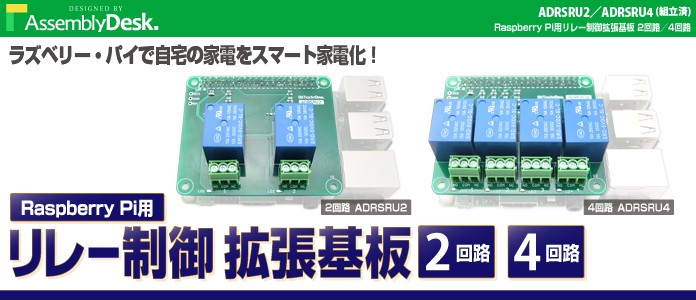

当製品は4回路版です。2回路版は付属しておりません。
Raspberry Pi用リレー制御拡張基板 4回路
Raspberry Pi の GPIO に接続することで高電圧高電流な機器をコントロールすることが可能となるリレー制御拡張基板の登場です。
リレーユニットには信頼の SRD-05VDC-SL-Cを採用し、GPIOからの給電のみで制御が可能。
リレーの作動状況を LED により視覚的に表示し、確認が容易となっています。
寸法はラズパイ 2 や 3 にぴったりフィットの HAT サイズ。手軽にお取扱い頂けます。
ラズパイを用いて自宅の家電を”スマート家電”化するのに最適な拡張基板です。


□ 高精度なリレーユニット AC 250V/10A, DC30V/10A に対応
リレーユニットには採用実績が多く、AC 250V/10A, DC30V/10A までの電圧/電流に対応する SRD-05VDC-SL-C を使用。
信頼性の高い部品で安心してご使用いただけます。


□ 基板上のLED でリレー端子の状態を確認可能
LED により視覚的に動作を把握可能。実験時の確認に役立ちます。


□ リレー接続部は簡単に取り付けが可能な端子台を使用
ドライバ一本で取り付け可能な端子台を使用、スムーズな製作を可能に。


■ 基本仕様
・【対応機種】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B
・【回路数】4 回路
・【コンタクト定格電流】10A
・【対応電圧/電流】AC 250V/10A, DC30V/10A
・【出力端子】COM/NO/NC
・【コイル電圧】DC5V (GPIO 端子より給電)
・【基板寸法】W65*H56*D25mm
・【重量】約55g
・【付属品】保証書1 部 ネジセット
・【使用温度】 0 ~ 40℃(結露なきこと)
・【生産国】Made in Japan

※ Raspberry Pi 本体及びケース、ケーブル類は付属致しません。

―――本製品取扱についてのご注意―――
・本製品は、ホビー向け商品です。個人利用に限定され、著作権者の許可なく商用利用できません。
・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。
・ご利用の PC、Raspberry Pi および OS 環境によってはすべての機能をご利用いただけない場合があります。
・本キットの製作/使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。
・改良のため、予告なく仕様変更をすることがあります。予めご了承下さい。

Raspberry Pi は英国 Raspberry Pi 財団の登録商標です。
Raspberry Pi is a trademark of the Raspberry Pi Foundation. そのほか記載されているロゴ、システム名、製品名は各社及び商標権者の登録商標あるいは商標です。
取扱店舗:本店1F

在庫拠点
秋葉原
大阪
ラジデパ
【数量1個〜】単価 ¥2730 購入数:
管理コード:EEHD-58RN
