インタープラン　IM920s-XS

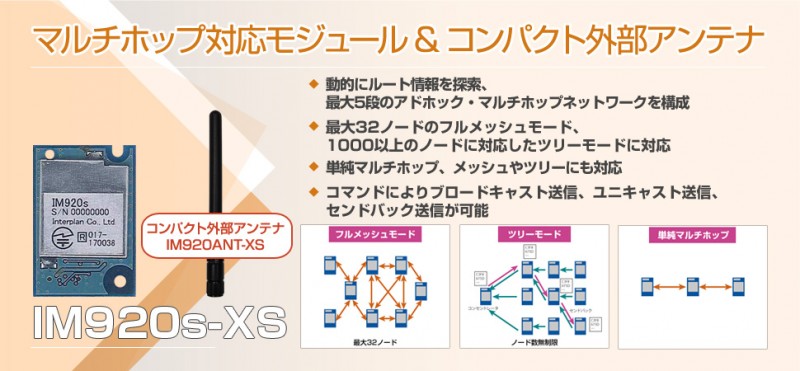

マルチホップ対応920MHz無線モジュール 【外部アンテナタイプ】(IM920s-XS)

サブギガ(Sub-GHz)帯、920MHz無線モジュールIM920sの外部アンテナタイプで、外付けアンテナにより通信安定性アップが期待できます。
サブギガ(Sub-GHz)帯、920MHz特定小電力無線モジュールIM920sの使い勝手はそのままで、より安定した無線通信の可能性が広がります。
IM920sシリーズと共存・混在でき、様々なアプリケーションが実現できます。

point1 短いアンテナで小型機器に対応
point2 良好な通信品質を得られる90°チルト機構
point3 接続ケーブルが長くなり、組み込み機器に幅広く対応

周波数:Sub-Giga、920MHz帯(922.4～928.0MHz、29ch)
送信出力:10mW/1.1mW
空間データレート:100kbps
内蔵動作モード:データモード
動作電圧:DC 2.0～3.6V(定格電圧3.0V)
消費電流:送信時 10mW時:23mA (Typ.)、1.1mW送信時:14mA(Typ.) 受信時 10mA (Typ.)
スリープ時 TBD
アンテナ:IM920ANT-XS付属(無指向性ホイップアンテナ[SMAコネクタ]、ゲイン2.0dBi以下)
アンテナ接続ケーブル:IM920CBL-2付属(SMA-R-u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様)
サイズ:20×29.5×3mm(本体サイズ)
動作温度範囲:-20～+70℃(結露なきこと)
見通し通信距離:約1km(ワイヤーアンテナ間)/ 約1.6km(XTタイプアンテナ間)各10mW出力時
通信方式:単信
基本プロトコルスタック:スカイリーネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません
通信トポロジ:単純マルチホップ、ツリー、メッシュ
送信モード:ブロードキャスト、ユニキャスト、センドバック
インターフェイス:調歩同期式シリアルI/F(接点情報入力・出力はご相談ください)
適合コネクタ:日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください
(モジュール側には20R-JMCS-G-B-TFを搭載)
互換性:IM920cとサイズ、コネクタはアッパーコンパチブル
各コマンドの動作はIM920/IM920c類似に独自コマンド追加
IM920/IM920cとは通信できません
無線規格:電波法認証取得済、ARIB STD-T108準拠
