Seeed Studio 102991024

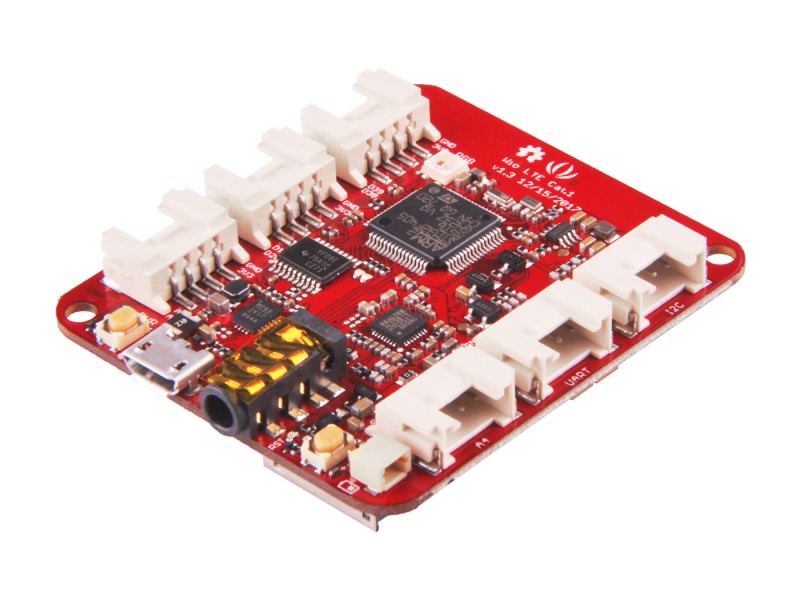

Wio LTE JP Version v1.3
LTE通信機能(LTE Cat.1)搭載のArduinoおよびGrove互換の開発ボードWio LTEの日本仕様モデルです。総務省の工事設計認証(いわゆる技適)取得済み。

LTEネットワークによって、ユーザとデバイスとの間のより迅速なインタラクションを可能にする、広い帯域幅が提供されます。またArduinoおよびGroveとの互換性により、膨大なライブラリとサポートコミュニティを利用したスピーディーな開発が可能です。C/C ++に加えて、JavaScript言語を簡略化したEspruinoでのプログラミングもサポートしており、ボードを使用する際の難易度を下げています。


※使用上の注意

・推奨電源は5 V/2 Aです。電流が1 Aを下回ると、ボードの電源が入らないことがあります。
・USB電源が不十分な場合は、必ず3.7 V Lipoバッテリーを接続してください。
・信号の状態が悪いと通信中にノイズが発生します。


マイコン仕様

・プロセッサ : STM32F405RG、ARM Cortex-M4、168 MHz
・フラッシュメモリ : 1 MB
・RAM : 192 + 4 KB
・動作電圧 : 3.3 V
・省電力機能 : スリープ、停止、スタンバイモード
・I/OピンあたりのDC電流 : 7 mA


LTE仕様

・LTE Cat.1
FDD: B1/B3/B8/B18/B19/B26
ATコマンド: 3GPP TS27.007、エンハンスドATコマンド
・データ通信
速度 : LTE-FDD 最大 10 Mbps(DL)/最大 5 Mbps(UL)
プロトコル : TCP/UDP/PPP/FTP/HTTP/SSL
・SMS : P2P/SMSブロードキャスト/PDU、テキストモード
・オーディオ : エコーキャンセル、ノイズ除去


周辺仕様


・Groveコネクタ
デジタルポート × 2
アナログポート × 2
UARTポート × 1
I2Cポート × 1
・アンテナ
LTEアンテナ × 2
・その他
USB : 電源及びプログラムアップロード
バッテリー用JST 1.0コネクタ
3.5 mmオーディオジャック
MCUリセットボタン、EC21電源ボタン
RGB LED SK6812
Nano SIMおよびmicroSDカード 2 in 1 ソケット


■v1.3変更点等
最適化回路:
1.新しいPMIC MP2617を使用
2.LTEモジュールの充電回路を改善

バッテリーLEDインジケーター:
1.充電中の場合LEDが点灯します。
2.充電が完了したらLEDが消灯します。
3.点滅している場合はバッテリエラー

◎値引対象外商品
在庫拠点
秋葉原
【数量1個〜】単価 ¥12833 購入数:
管理コード:EEHD-5AUC
