商品詳細

画像クリックで拡大します

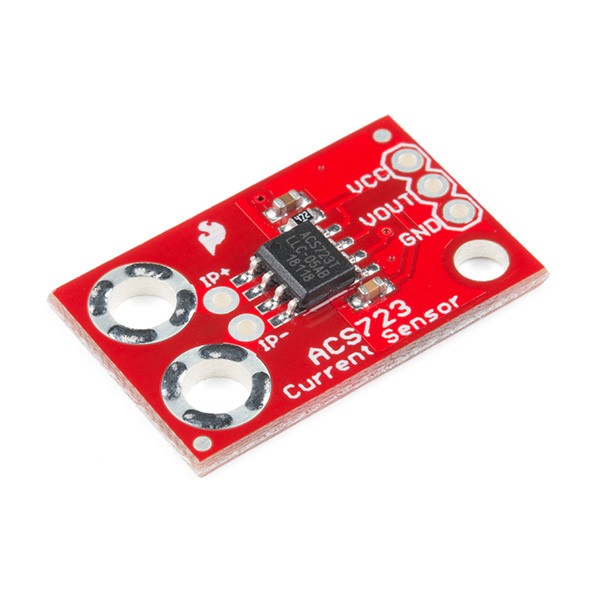

SparkFun　SEN-13679
ホール効果電流センサモジュール ACS723搭載
SparkFun Current Sensor Breakout - ACS723

中程度のACおよびDC電流検出アプリケーションにACS723を使用する高精度基板です。
ACS723センサは、ホール効果センサを使用して基板上のIP+およびIP-ピンを流れる電流に応じた電圧を出力します。

DC電流とAC電流の両方を最大5Aまで測定可能、測定/検出回路の電気的絶縁、400mV / Aのベース感度を備えています。

アナログ出力は80kHzに調整可能ですがACS723のセンサブレークアウト幅フィルタの帯域幅は20kHzに設定されており、高いゲインで使用するとノイズを低減します。
ボードの背面にあるJP1(帯域幅選択)ジャンパを閉じると全80KHzの帯域幅を使用できます。

注:チップ自体のアイソレーションは最大2.4kV(RMS)ですが、このような高電圧アプリケーション用には設計されていません。

◎値引対象外商品 秋葉原本店取扱フロア:1階

【数量1個〜】単価 ¥1600 購入数：
管理コード：EEHD-5AXW
