商品詳細

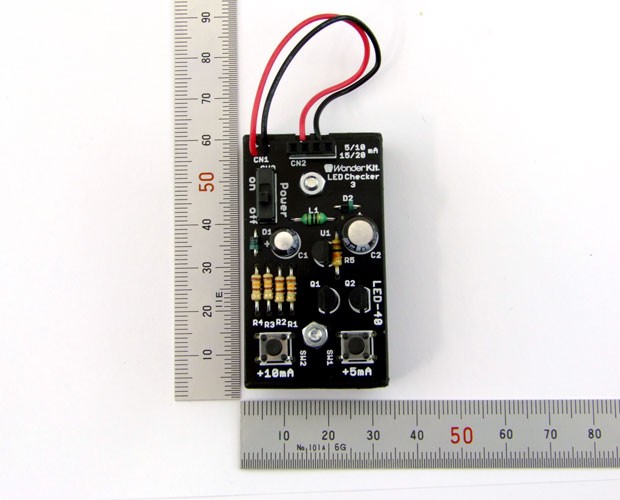

画像クリックで拡大します
ワンダーキット(共立プロダクツ) LED-40
LEDチェッカー3
内蔵の定電流回路によりLEDの発光色や特性にかかわらず、一定の電流でLEDの点灯チェックができます。点灯スイッチの操作により「5mA」「10mA」「15mA」「20mA」の4通りに切り替えできるので、電流と明るさの関係を確認する際に便利です。また、LEDの良否確認や+-極性確認にも役立ちます。昇圧回路により単3形乾電池またはニッケル水素電池×2本で動作します。
詳細
●電源:単3形乾電池×2本(アルカリ電池、ニッケル水素充電池など)
※電池は別売です
●電源電圧:標準3.0V(1.8～3.6V)
●動作時電流:
・アルカリ乾電池:最大約50mA
・ニッケル水素充電池:最大約65mA
●待機時電流:
・アルカリ乾電池:約1mA
・ニッケル水素充電池:約1.3mA
●LEDチェック回路:
・定電流回路:1回路
・点灯電流:約5mA / 約10mA / 約15mA / 約20mA(スイッチで切り替え)
●サイズ:32(W)×57(D)×30(H)mm
【注意】
次のような特殊なLEDでは点灯しない、あるいは正しく定電流動作しない場合がありますのでご注意ください。
・順電圧(VF)が4.5Vを超えるLED(複数素子が直列接続されているものなど)
・IC内蔵型LED(自動点滅型LED/キャンドルLED/コントローラ内蔵LEDなど)
詳細
●電源:単3形乾電池×2本(アルカリ電池、ニッケル水素充電池など)
※電池は別売です
●電源電圧:標準3.0V(1.8～3.6V)
●動作時電流:
・アルカリ乾電池:最大約50mA
・ニッケル水素充電池:最大約65mA
●待機時電流:
・アルカリ乾電池:約1mA
・ニッケル水素充電池:約1.3mA
●LEDチェック回路:
・定電流回路:1回路
・点灯電流:約5mA / 約10mA / 約15mA / 約20mA(スイッチで切り替え)
●サイズ:32(W)×57(D)×30(H)mm
【注意】
次のような特殊なLEDでは点灯しない、あるいは正しく定電流動作しない場合がありますのでご注意ください。
・順電圧(VF)が4.5Vを超えるLED(複数素子が直列接続されているものなど)
・IC内蔵型LED(自動点滅型LED/キャンドルLED/コントローラ内蔵LEDなど)
