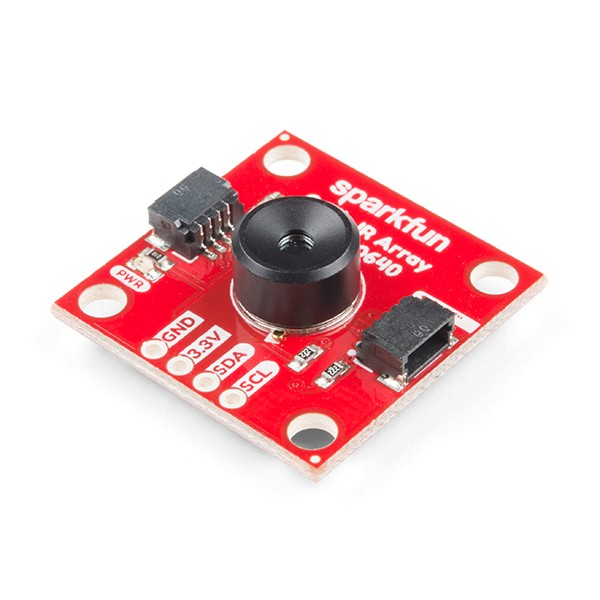

SparkFun SEN-14843
Qwiic - IR Array Breakout [110 Degree FOV - MLX90640]
【SparkFun IR Array Breakout - 110 Degree FOV, MLX90640 (Qwiic)】
MLX90640 SparkFun IR Array Breakoutは32x24アレイのサーモパイルセンサを搭載した低解像度のサーマルイメージングカメラです。
数フィート離れた場所の表面温度を±1.5℃の精度で検出することができます(最良の場合)。
Qwiicシステムで全ての通信をI2C経由で行うことができます。
ブレッドボードで使用したい場合のために2.54mmピッチ(0.1インチ)のピンヘッダをはんだ付けできるようになっています。
このIR Array Breakoutは、-40℃～300℃の温度測定範囲で110°x75°の視野角を持っています。
MLX90640 IR Arrayには、I2Cバスにプルアップ抵抗が接続されています。
ボードの背面にある対応するジャンパー回路を切断することで切り離すことができます。
MLX90640はホストプラットフォームによる複雑な計算を必要とするので、
通常のArduino Uno(または同等のもの)では生のピクセルデータを温度データに変換する複雑な計算を行うための十分なRAMまたはフラッシュがありません。
RAMが20,000バイト以上のマイクロコントローラが必要です。Teensy 3.1以上をお勧めします。
■ 仕様
Operating Voltage: 3V～3.6V
Current Consumption: ～18mA
Field of View: 110°x75°
Measurement Range: -40℃～300℃
Resolution: ±1.5℃
Refresh Rate: 0.5Hz-64Hz
I2C Address: 0x33
2x Qwiic Connection Ports
▽ Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
MLX90640 SparkFun IR Array Breakoutは32x24アレイのサーモパイルセンサを搭載した低解像度のサーマルイメージングカメラです。
数フィート離れた場所の表面温度を±1.5℃の精度で検出することができます(最良の場合)。
Qwiicシステムで全ての通信をI2C経由で行うことができます。
ブレッドボードで使用したい場合のために2.54mmピッチ(0.1インチ)のピンヘッダをはんだ付けできるようになっています。
このIR Array Breakoutは、-40℃～300℃の温度測定範囲で110°x75°の視野角を持っています。
MLX90640 IR Arrayには、I2Cバスにプルアップ抵抗が接続されています。
ボードの背面にある対応するジャンパー回路を切断することで切り離すことができます。
MLX90640はホストプラットフォームによる複雑な計算を必要とするので、
通常のArduino Uno(または同等のもの)では生のピクセルデータを温度データに変換する複雑な計算を行うための十分なRAMまたはフラッシュがありません。
RAMが20,000バイト以上のマイクロコントローラが必要です。Teensy 3.1以上をお勧めします。
■ 仕様
Operating Voltage: 3V～3.6V
Current Consumption: ～18mA
Field of View: 110°x75°
Measurement Range: -40℃～300℃
Resolution: ±1.5℃
Refresh Rate: 0.5Hz-64Hz
I2C Address: 0x33
2x Qwiic Connection Ports
▽ Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
