SparkFun DEV-14809

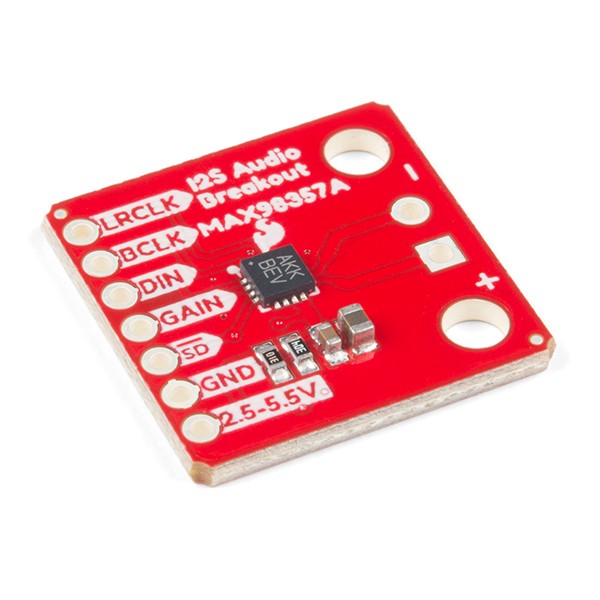

SparkFun I2S Audio Breakout - MAX98357A
SparkFun I2Sオーディオブレークアウトボードは、I2S(I2C と混同しないでください)オーディオをアナログ信号に変換してスピーカーを駆動する MAX98357A デジタル-アナログコンバータ(DAC)を使用したブレイクアウトボードです。
I2Sオーディオブレークアウトは、I2S規格を使用するデジタルオーディオ信号をアナログ信号に変換し、
最大3.2Wの電力を4Ω負荷に供給できるD級アンプを使用して信号を増幅します。
左チャンネル、右チャンネル、またはその両方を出力するように設定できます。
SparkFunのI 2 Sオーディオブレークアウトボードはかなりシンプルで、動作させるには少数のピン接続しか必要としません。
デフォルトでは、ボードは「モノラル」で構成されています。つまり、左右の信号を組み合わせて1つのスピーカーを駆動します。
左右のオーディオチャンネル用に別々のスピーカーが必要な場合は、モノラルジャンパーをカットする必要があります。
オーディオチャネル出力を選択できることに加えて、ゲインはいくつかの方法で設定することができます。
アンプのゲインは、+3dBの低い値から+15dBの高い値まで設定できます。
チャネル選択はボード上で構成することができますが、利得はゲイン・ピンを使用して外部制御されます。
デフォルトでは、ボードは+9dBに設定されていますが簡単に変更できます。
■ 仕様
電源電圧範囲:2.5V～5.5V
出力電力:5W 4Ω 3.2W
出力チャンネル選択:左、右、または左/ 2 +右/ 2(デフォルト)
サンプルレート:8kHz～96kHz
サンプル解像度:16/32ビット
静止電流:2.4mA
フィルタレスD級出力
MCLKは不要
クリックとポップリダクション
短絡および熱保護
I2Sオーディオブレークアウトは、I2S規格を使用するデジタルオーディオ信号をアナログ信号に変換し、
最大3.2Wの電力を4Ω負荷に供給できるD級アンプを使用して信号を増幅します。
左チャンネル、右チャンネル、またはその両方を出力するように設定できます。
SparkFunのI 2 Sオーディオブレークアウトボードはかなりシンプルで、動作させるには少数のピン接続しか必要としません。
デフォルトでは、ボードは「モノラル」で構成されています。つまり、左右の信号を組み合わせて1つのスピーカーを駆動します。
左右のオーディオチャンネル用に別々のスピーカーが必要な場合は、モノラルジャンパーをカットする必要があります。
オーディオチャネル出力を選択できることに加えて、ゲインはいくつかの方法で設定することができます。
アンプのゲインは、+3dBの低い値から+15dBの高い値まで設定できます。
チャネル選択はボード上で構成することができますが、利得はゲイン・ピンを使用して外部制御されます。
デフォルトでは、ボードは+9dBに設定されていますが簡単に変更できます。
■ 仕様
電源電圧範囲:2.5V～5.5V
出力電力:5W 4Ω 3.2W
出力チャンネル選択:左、右、または左/ 2 +右/ 2(デフォルト)
サンプルレート:8kHz～96kHz
サンプル解像度:16/32ビット
静止電流:2.4mA
フィルタレスD級出力
MCLKは不要
クリックとポップリダクション
短絡および熱保護
※仕様、パッケージ等は予告なく変更になる場合があります。
