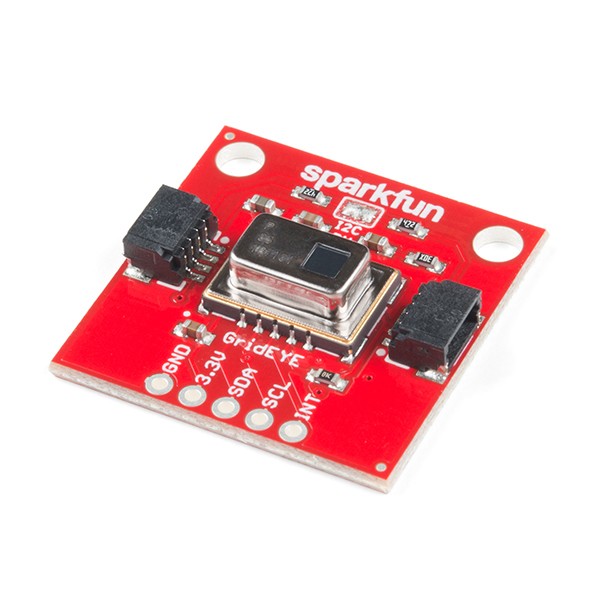

SparkFun SEN-14607
Qwiic - AMG8833搭載 Grid-EYE 赤外線アレイモジュール
【SparkFun Grid-EYE Infrared Array Breakout - AMG8833 (Qwiic)】
Panasonic AMG8833 8x8 Grid-EYEセンサ搭載の赤外線アレイモジュールです。
Qwiicシステムを利用することによって、全ての通信をI2C経由でやり取りすることができます。
ブレッドボードを使用できるように、2.54mm 間隔のピン配列を用意しています。
8x8のサーモパイルアレイ、すなわち独立した温度検出が可能な64ピクセルの正方形アレイを備えています。
これは熱分解能のカメラのようなもので、二次元エリアの温度検知によって低解像度の赤外線画像を簡単に取得することができます。
0℃～80℃の温度範囲で±2.5℃の精度を備えており、毎秒10フレームレートで約7メートル以内の人体の熱を検出することができるIRカメラとして機能します。
Grid-EYEのこのバージョンは、ハイゲインの高性能タイプですが、動作電圧が3.3 Vであることにご注意ください。
▽ Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
Panasonic AMG8833 8x8 Grid-EYEセンサ搭載の赤外線アレイモジュールです。
Qwiicシステムを利用することによって、全ての通信をI2C経由でやり取りすることができます。
ブレッドボードを使用できるように、2.54mm 間隔のピン配列を用意しています。
8x8のサーモパイルアレイ、すなわち独立した温度検出が可能な64ピクセルの正方形アレイを備えています。
これは熱分解能のカメラのようなもので、二次元エリアの温度検知によって低解像度の赤外線画像を簡単に取得することができます。
0℃～80℃の温度範囲で±2.5℃の精度を備えており、毎秒10フレームレートで約7メートル以内の人体の熱を検出することができるIRカメラとして機能します。
Grid-EYEのこのバージョンは、ハイゲインの高性能タイプですが、動作電圧が3.3 Vであることにご注意ください。
▽ Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
秋葉原本店取扱フロア:1階
