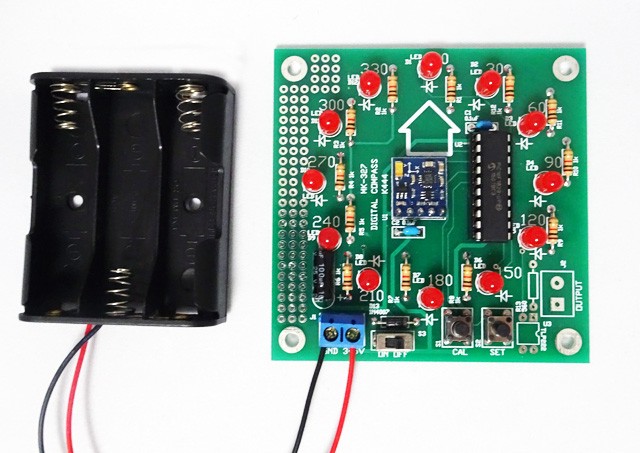

12個のLEDで方向表示!目標方向の設定と方向データ出力可能!電子コンパスキット完成品
このマイコンキットドットコムの「MK-327 12個のLEDで方向表示!目標方向の設定と方向データ出力可能!電子コンパスキット」は磁気センサー「HMC5883L」(ハネウェル社製)を使用し、12個のLEDで方向を示す電子コンパスキットです。
設定した目標方向のLEDを点滅させることで、目標方向からのずれを確認できる機能を搭載しているので、設定した目標方向の目的地に点滅するLEDを見ながら進むことができます。

リレー駆動機能を搭載しているのでフォトリレーと抵抗などを別途購入し、取り付ければ、設定した目標方向でリレーを駆動させ、アラームの駆動やLEDを点灯させることもできます。その逆に設定した方向から外れるとリレーを駆動させ、アラームの駆動やLEDを点灯させることもできます。同時に方向データ(基板上の矢印からの角度)を9600bpsで常に出力しているのでさまざまな用途に利用できます。
極めて小さい磁気センサーIC「HMC5883L」は小型の基板にすでにハンダ付けされているので、初心者でも簡単に組み立てることができます。

特長:
-12個のLEDで北方向を示す。LED1個で45度の範囲を示す。
-磁気センサー「HMC5883L」を使用(小型基板に実装済み)
-設定した目標方向のLEDを点滅
-方向データ(基板上の矢印方向の角度)を常に9600bpsで出力
-測定環境の磁界に合わせるために校正可能
-設定した方向データと校正データは不揮発性メモリに記録するために電源をオフにしても消えない
-フォトリレーと抵抗を取り付ければ設定した方向でリレーを駆動させ、アラームの駆動やLEDを点灯させることが可能

注:製造ロットにより、使用されている部品は異なる場合があります。
在庫拠点
大阪
【数量1個〜】単価 ¥4472 購入数:
管理コード:EEHD-5CFP
