対象物の色を再現するカメレオン機能搭載!リレー付きカラーセンサーキット
マイコンキットドットコムの「MK-329 対象物の色を再現するカメレオン機能搭載!リレー付きカラーセンサーキット」は、カラーセンサーが検出した色をカラーLEDで再現するカメレオン機能を搭載し、設定した色を検出するとリレーをオンにするリレー付きカラーセンサーキットです。

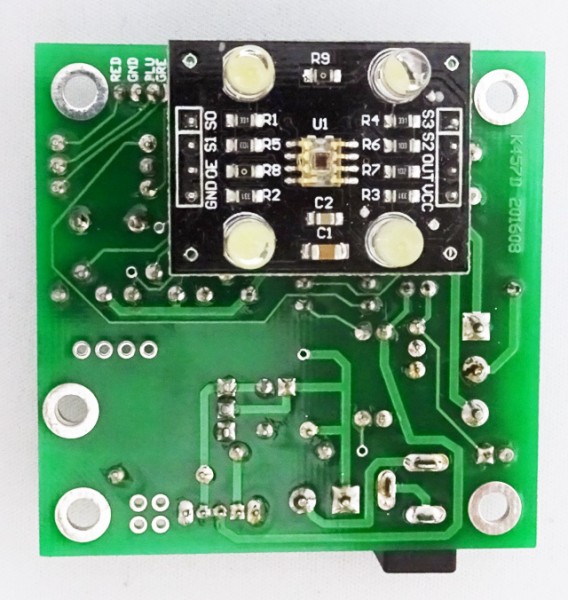

TAOS社(現AMS社)のカラーセンサー「TCS230」を使用しており、内蔵の高輝度の白色LEDで照らされた対象物の色を識別し、設定した色を検出するとリレーを駆動します。リレー出力にアラーム、照明などを接続すれば、設定した色を検出するとそれらを鳴らす、または点灯させることができます。

カメレオン機能は、センサーが検出した色を付属のカラーLEDで再現するので、例えばカラーセンサーをケースの裏面に取付け、ケースの上面にカラーLEDを光が拡散するように取り付ければ(あるいは複数のカラーLED実装)、ケースの背面の色が上面に広がるので、ケースの色が保護色のように変わっておもしろいかもしれません。
検出する色の設定は、RGB(赤、緑、青)それぞれの強度を設定する方法と、HSV(色相、彩度、明度)それぞれの大きさを設定する方法の2種類搭載しているので、対象物に応じて最適な方法を選べます。

特徴:
- 検出した色をカラーLEDで再現するカメレオン機能
- 設定した色を検出するとリレーを駆動
- 検出する色の設定はRGB(赤、緑、青)またはHSV(色相、彩度、明度)で設定可能
仕様と機能:
電源電圧 DC12V(100mA以上)
消費電流 約35mA、約70mA(リレー駆動時)
リレー接点 AC125V1A、DC30V1A(抵抗負荷)
AC125V0.3A、DC30V0.3A(誘導負荷)
カラーセンサー TCS230(TAOS社製)
検出距離 約10cm(注意:対象物の光を集光する機能はないので対象物から10cm以上離れると、検出する色が定まりません。ご注意ください)

注:製造ロットにより、使用されている部品は異なる場合があります。
秋葉原本店取扱フロア:3階

在庫拠点
大阪
【数量1個〜】単価 ¥2500 購入数:
管理コード:EEHD-5CFT
