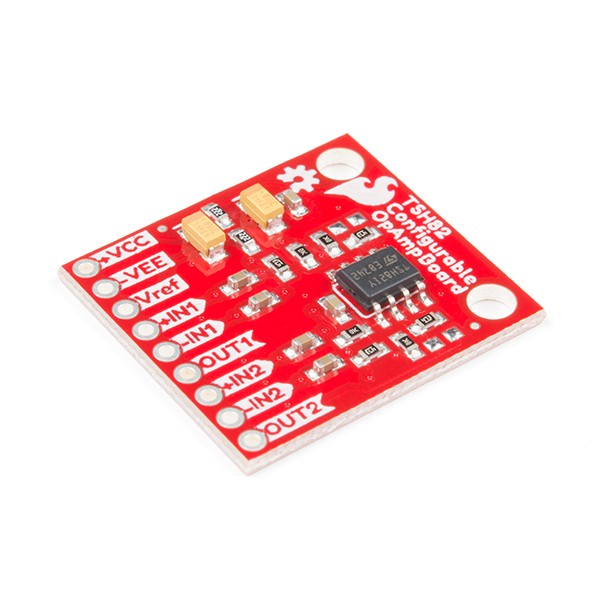

SparkFun BOB-14874
SparkFun Configurable OpAmp Board - TSH82
SparkFun TSH82 Configurable OpAmp Boardはヘッダーピンで個別にアクセス可能な2つのゲインステージを提供することで、最高のパフォーマンスと柔軟性を実現するよう設計されています。
各段は、OpAmpの機能を拡張するために一緒につなげることができる反転増幅器としてネイティブに構成されています。
ボードの背面のジャンパーを使用することで、非反転動作、差動入力、およびDC入力カップリングの各ステージを構成することができます。
デフォルトの設定は、ほぼ10MHzの帯域幅で-4.7の利得で反転します。
入力信号はAC結合され、入力インピーダンスは10K、低周波カットオフは15.9Hzです。
出力もDC結合されていますので、シングルエンド電源を使用し、DC成分を除去する必要がある場合は出力にコンデンサを追加することを忘れないでください。
このボードは4.5V～12VのシングルエンドDC電源、または+/- 2.25V ～ +/- 6Vのバイポーラ電源でも動作します。
ボードの背面には、ボードの性能を変更するために使用できる10個のはんだジャンパーがありますが、デフォルト状態で使用する場合は変更の必要はありません。
各段は、OpAmpの機能を拡張するために一緒につなげることができる反転増幅器としてネイティブに構成されています。
ボードの背面のジャンパーを使用することで、非反転動作、差動入力、およびDC入力カップリングの各ステージを構成することができます。
デフォルトの設定は、ほぼ10MHzの帯域幅で-4.7の利得で反転します。
入力信号はAC結合され、入力インピーダンスは10K、低周波カットオフは15.9Hzです。
出力もDC結合されていますので、シングルエンド電源を使用し、DC成分を除去する必要がある場合は出力にコンデンサを追加することを忘れないでください。
このボードは4.5V～12VのシングルエンドDC電源、または+/- 2.25V ～ +/- 6Vのバイポーラ電源でも動作します。
ボードの背面には、ボードの性能を変更するために使用できる10個のはんだジャンパーがありますが、デフォルト状態で使用する場合は変更の必要はありません。
◎値引対象外商品 秋葉原本店取扱フロア:1階
