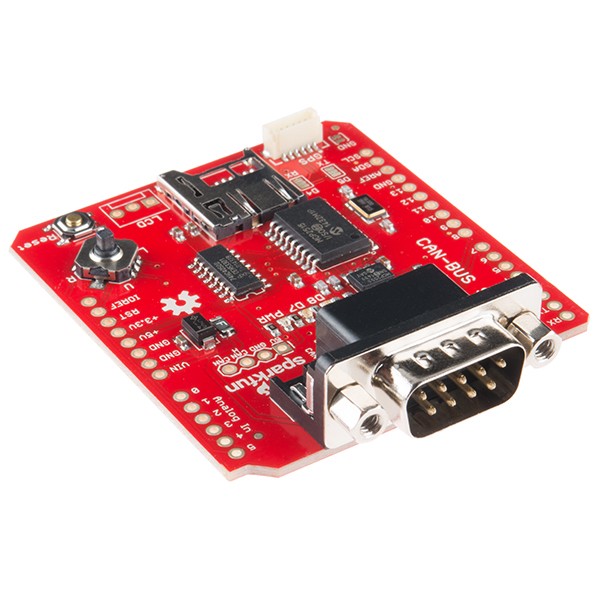

SparkFun DEV-13262
CAN-BUS Shield
CAN-BUSシールドはArduinoまたはRedboardにCAN-BUS機能を提供します。
このシールドを使用すると、冷却水温、スロットル位置、車速、エンジン回転数などの情報をECUに問い合わせることができます。
このデータを保存したり、画面に出力してインダッシュプロジェクトを作成することもできます。
Microchip社のMCP2515 CANコントローラとMCP2551 CANトランシーバを使用しています。
CAN接続はOBD-IIケーブルで使用するためのD-sub経由です。自動CANアプリケーションに最適です。
シールドには、SDカードホルダー、シリアルLCDコネクタ、およびEM506 GPSモジュール用のコネクタもあります。
これらの機能により、このシールドはデータロギングアプリケーションに最適です。
注: DB9ケーブルはこのシールドには含まれていません。
特徴
・CAN V2.0Bを実装 最大1Mb/s
・高速SPIインタフェース(10 MHz)
・標準および拡張データとリモートフレーム
・9ピンDサブコネクタを介したCAN接続
・リセット可能なヒューズと逆極性保護を介してDsubでArduinoに電力を供給できます。
・EM506 GPSモジュール用ソケット
・マイクロSDカードホルダー
・シリアルLCD用コネクタ
・リセットボタン
・ジョイスティックコントロールメニューナビゲーションコントロール
・2つのLEDインジケーター
このシールドを使用すると、冷却水温、スロットル位置、車速、エンジン回転数などの情報をECUに問い合わせることができます。
このデータを保存したり、画面に出力してインダッシュプロジェクトを作成することもできます。
Microchip社のMCP2515 CANコントローラとMCP2551 CANトランシーバを使用しています。
CAN接続はOBD-IIケーブルで使用するためのD-sub経由です。自動CANアプリケーションに最適です。
シールドには、SDカードホルダー、シリアルLCDコネクタ、およびEM506 GPSモジュール用のコネクタもあります。
これらの機能により、このシールドはデータロギングアプリケーションに最適です。
注: DB9ケーブルはこのシールドには含まれていません。
特徴
・CAN V2.0Bを実装 最大1Mb/s
・高速SPIインタフェース(10 MHz)
・標準および拡張データとリモートフレーム
・9ピンDサブコネクタを介したCAN接続
・リセット可能なヒューズと逆極性保護を介してDsubでArduinoに電力を供給できます。
・EM506 GPSモジュール用ソケット
・マイクロSDカードホルダー
・シリアルLCD用コネクタ
・リセットボタン
・ジョイスティックコントロールメニューナビゲーションコントロール
・2つのLEDインジケーター
