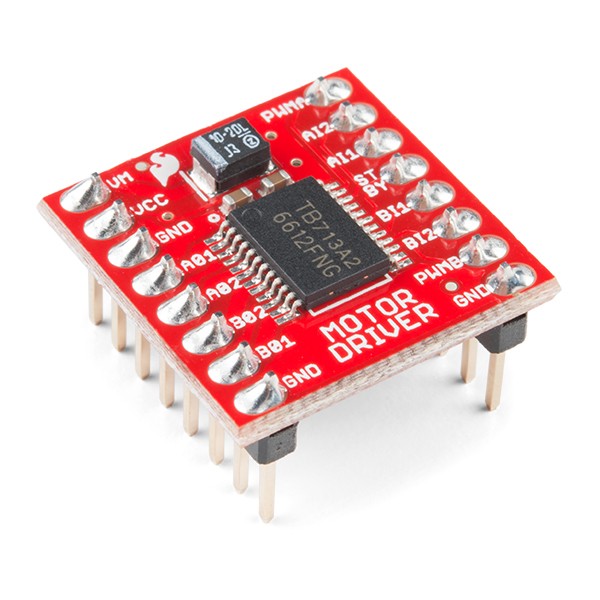

SparkFun ROB-14450
デュアル・モータードライバ TB6612FNG【ピンヘッダ実装済】
TB6612FNG搭載のデュアルモータードライバです。
1.2A(3.2Aピーク)の定電流で最大2つのDCモータを制御することができます。
2つの入力信号(IN1とIN2)を使用して、4つ機能モード【CW(正転、時計回り)、CCW(逆転、反時計回り)、ショートブレーキ、ストップ】を切り替えます。
2つのモーター出力(AとB)は別々に制御可能で、各モーターの速度は100kHzまでの周波数のPWM入力信号を介して制御されます。
モーターは、STBYピンを "High"にすることによって、スタンバイモードから復帰します。
ピンヘッダがすでにはんだ付けされているので、すぐに使用可能です。
特徴
・電源電圧:VM=最大15V、VCC=2.7-5.5V
・出力電流:Iout=1.2A(平均)/ 3.2A(最大)
・電源を節約するスタンバイ制御
・CW(正転)/CCW(逆転)/ブレーキ/停止 モーター制御モード
・熱遮断回路、低電圧検出回路内蔵
・TB6612FNGは2.54mmピッチで基板実装済
・バイパスコンデンサ実装
・オスのピンヘッダが標準ではんだ付けされています。
1.2A(3.2Aピーク)の定電流で最大2つのDCモータを制御することができます。
2つの入力信号(IN1とIN2)を使用して、4つ機能モード【CW(正転、時計回り)、CCW(逆転、反時計回り)、ショートブレーキ、ストップ】を切り替えます。
2つのモーター出力(AとB)は別々に制御可能で、各モーターの速度は100kHzまでの周波数のPWM入力信号を介して制御されます。
モーターは、STBYピンを "High"にすることによって、スタンバイモードから復帰します。
ピンヘッダがすでにはんだ付けされているので、すぐに使用可能です。
特徴
・電源電圧:VM=最大15V、VCC=2.7-5.5V
・出力電流:Iout=1.2A(平均)/ 3.2A(最大)
・電源を節約するスタンバイ制御
・CW(正転)/CCW(逆転)/ブレーキ/停止 モーター制御モード
・熱遮断回路、低電圧検出回路内蔵
・TB6612FNGは2.54mmピッチで基板実装済
・バイパスコンデンサ実装
・オスのピンヘッダが標準ではんだ付けされています。
