商品詳細
画像クリックで拡大します

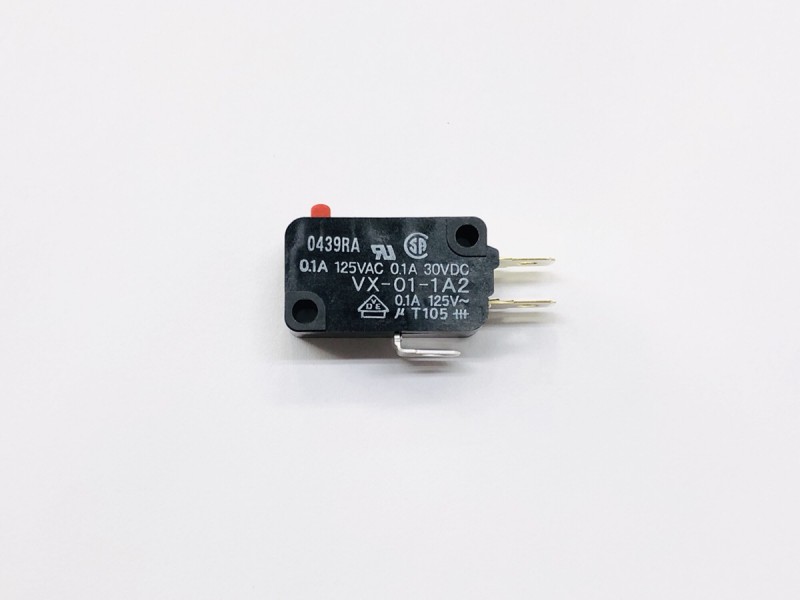

omron(オムロン) VX-01-1A2
小型基本スイッチ(ピン・押ボタン形)
ピン押ボタン形, スナップアクション, 自己復帰機構, 単極双投形, 1c, はんだづけ端子
アクチュエータ ピン押ボタン形
接点構成 1c (単極双投形)クロスバ金合金
接点間隔 0.5mm(標準値)
端子仕様 はんだづけ端子
負荷 微小負荷
定格通電電流 0.1A
開閉能力(AC) 抵抗負荷(NC): AC125V 0.1A
抵抗負荷(NO): AC125V 0.1A
開閉能力(DC) 抵抗負荷(NC): DC30V 0.1A
抵抗負荷(NO): DC30V 0.1A
周囲温度範囲 -25～105℃ 60%RH以下
周囲湿度範囲 85%RH以下 5～35℃にて
許容操作速度 0.1mm/s～1m/s
許容操作頻度 電気的: 60回/分以下
機械的: 600回/分以下
絶縁抵抗 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 C013
同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性 電気的: 100万回以上 (30回/min)
機械的: 1000万回以上 (60回/min)
保護構造 IP40
感電保護クラス Class I
トラッキング特性(PTI) 175
質量 約6.2g
動作に必要な力(OF) 規格値 最大0.25N
もどりの力(RF) 規格値 最小0.03N
動作までの動き(PT) 規格値 最大1.2mm
動作後の動き(OT) 規格値 最小1.0mm
応差の動き(MD) 規格値 最大0.3mm
動作位置(OP) 規格値 14.3～15.1mm
アクチュエータ ピン押ボタン形
接点構成 1c (単極双投形)クロスバ金合金
接点間隔 0.5mm(標準値)
端子仕様 はんだづけ端子
負荷 微小負荷
定格通電電流 0.1A
開閉能力(AC) 抵抗負荷(NC): AC125V 0.1A
抵抗負荷(NO): AC125V 0.1A
開閉能力(DC) 抵抗負荷(NC): DC30V 0.1A
抵抗負荷(NO): DC30V 0.1A
周囲温度範囲 -25～105℃ 60%RH以下
周囲湿度範囲 85%RH以下 5～35℃にて
許容操作速度 0.1mm/s～1m/s
許容操作頻度 電気的: 60回/分以下
機械的: 600回/分以下
絶縁抵抗 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 C013
同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性 電気的: 100万回以上 (30回/min)
機械的: 1000万回以上 (60回/min)
保護構造 IP40
感電保護クラス Class I
トラッキング特性(PTI) 175
質量 約6.2g
動作に必要な力(OF) 規格値 最大0.25N
もどりの力(RF) 規格値 最小0.03N
動作までの動き(PT) 規格値 最大1.2mm
動作後の動き(OT) 規格値 最小1.0mm
応差の動き(MD) 規格値 最大0.3mm
動作位置(OP) 規格値 14.3～15.1mm
