SparkFun DEV-15334

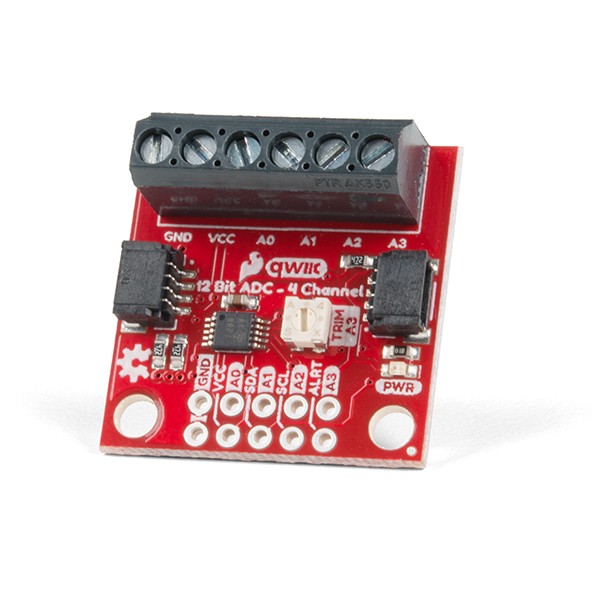

SparkFun Qwiic 12 Bit ADC - 4 Channel (ADS1015)
SparkFun Qwiic 12ビットADCは、Qwiic対応プロジェクトに4チャンネルのI2C制御ADC入力を提供します。
これらのチャンネルはシングルエンド入力として、または差動入力用にペアで使用することができます。
これをさらに強力にするのは、アナログ電圧のごくわずかな変化を「ズームイン」できるプログラム可能なゲインアンプを持っていることです(ただし、入力範囲と分解能に影響します)。
Qwiicシステムを利用し接続するのにハンダ付けは必要としません。
ブレッドボードを使用する場合に備えて0.1インチ間隔のピンを用意しています。
ADS1015は、測定用に独自の内部電圧リファレンスを使用していますが、ユーザ用にグランドと3.3Vのリファレンスもピン配置されています。
このADCボードは4チャンネルの入力にネジピン端子を備えているので、セットアップ内の電圧源への無はんだ接続が可能です。
それはまたあなたが4つのユニークなアドレス(0x48、0x49、0x4A、0x4B)のうちの1つを選ぶことを可能にするアドレスジャンパーを持っています。
これにより、同じI2Cバス上に最大4つまで接続でき、16チャンネルのADCを持つことができます。
コンバータの最大分解能は、差動モードで12ビット、シングルエンド入力で11ビットです。
ステップサイズは、フルスケールレンジ(FSR)の設定に応じて、1カウント当たり125μVから1カウント当たり3mVの範囲です。
チャンネルA3に接続された10Kのトリムポットを内蔵しています。
これは初期設定のテストに便利で、プロジェクトへの単純な変数入力として使用できます。
チャンネルA3を使用できるように分離ジャンパーが追加されています。
▽ Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
これらのチャンネルはシングルエンド入力として、または差動入力用にペアで使用することができます。
これをさらに強力にするのは、アナログ電圧のごくわずかな変化を「ズームイン」できるプログラム可能なゲインアンプを持っていることです(ただし、入力範囲と分解能に影響します)。
Qwiicシステムを利用し接続するのにハンダ付けは必要としません。
ブレッドボードを使用する場合に備えて0.1インチ間隔のピンを用意しています。
ADS1015は、測定用に独自の内部電圧リファレンスを使用していますが、ユーザ用にグランドと3.3Vのリファレンスもピン配置されています。
このADCボードは4チャンネルの入力にネジピン端子を備えているので、セットアップ内の電圧源への無はんだ接続が可能です。
それはまたあなたが4つのユニークなアドレス(0x48、0x49、0x4A、0x4B)のうちの1つを選ぶことを可能にするアドレスジャンパーを持っています。
これにより、同じI2Cバス上に最大4つまで接続でき、16チャンネルのADCを持つことができます。
コンバータの最大分解能は、差動モードで12ビット、シングルエンド入力で11ビットです。
ステップサイズは、フルスケールレンジ(FSR)の設定に応じて、1カウント当たり125μVから1カウント当たり3mVの範囲です。
チャンネルA3に接続された10Kのトリムポットを内蔵しています。
これは初期設定のテストに便利で、プロジェクトへの単純な変数入力として使用できます。
チャンネルA3を使用できるように分離ジャンパーが追加されています。
▽ Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
