SparkFun PRT-15217

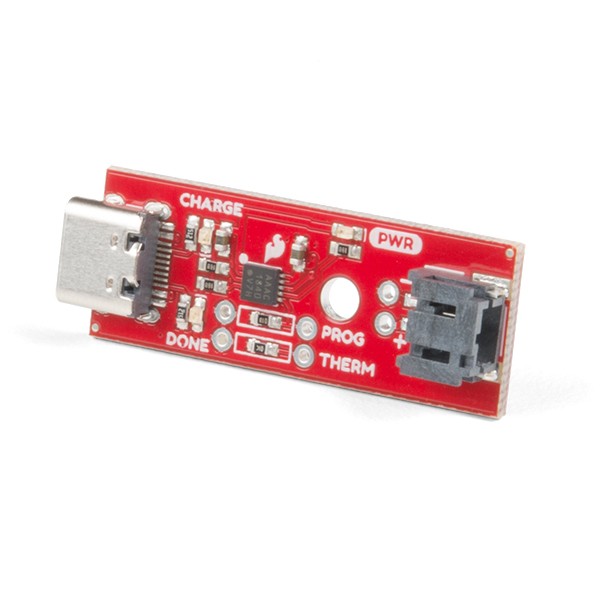

SparkFun LiPo Charger Plus (USB Type-C コネクタ)
単セルリチウムポリマー(LiPo)バッテリーチャージャーは入力充電コネクタをUSB-Cに変更し、充電レートの選択とオプションの過熱保護を提供しました。
充電、電源、および完了LEDは、充電プロセスのステータスを明確に示します。
このボードは、2ピンJSTコネクタのシングルセルLiPoバッテリーに使うことができます。
3.75V～6Vの入力電圧で、MCP73833は最大1000mAhの最大レートまで充電することができ、2つの形式の過熱保護を提供します。
ICのダイ温度が約95℃に達するまで、内蔵センサが最大充電レートを維持します。
充電コントローラは、過熱を防ぐために充電レートを下げます。
MCP73833には、NTC(負温度係数)サーミスタ用のオプションの入力ピンもあり、バッテリの損傷を防ぐことができます。
特徴
◆完全リニア充電管理コントローラ
・集積パストランジスタ
・統合電流センス
・内蔵逆放電防止
◆サーマルレギュレーションによる定電流/定電圧動作
◆プログラム可能な充電電流:最大1A
◆高精度プリセット電圧レギュレーション:
・4.2V + 0.75%
◆深く枯渇した細胞の事前調整
・選択可能な電流比
・選択可能な電圧しきい値
◆セル温度モニタ
◆低ドロップアウトリニアレギュレータモード
◆供給電圧:3.75V-6V
充電、電源、および完了LEDは、充電プロセスのステータスを明確に示します。
このボードは、2ピンJSTコネクタのシングルセルLiPoバッテリーに使うことができます。
3.75V～6Vの入力電圧で、MCP73833は最大1000mAhの最大レートまで充電することができ、2つの形式の過熱保護を提供します。
ICのダイ温度が約95℃に達するまで、内蔵センサが最大充電レートを維持します。
充電コントローラは、過熱を防ぐために充電レートを下げます。
MCP73833には、NTC(負温度係数)サーミスタ用のオプションの入力ピンもあり、バッテリの損傷を防ぐことができます。
特徴
◆完全リニア充電管理コントローラ
・集積パストランジスタ
・統合電流センス
・内蔵逆放電防止
◆サーマルレギュレーションによる定電流/定電圧動作
◆プログラム可能な充電電流:最大1A
◆高精度プリセット電圧レギュレーション:
・4.2V + 0.75%
◆深く枯渇した細胞の事前調整
・選択可能な電流比
・選択可能な電圧しきい値
◆セル温度モニタ
◆低ドロップアウトリニアレギュレータモード
◆供給電圧:3.75V-6V
※使用方法等の詳細はメーカーサイトをご参照ください。
※本製品と充電池使用に関する一切の責任を当店では負いかねます。
◎値引対象外商品 ※本製品と充電池使用に関する一切の責任を当店では負いかねます。
