商品詳細

ビットトレードワン　ADRPM1902P

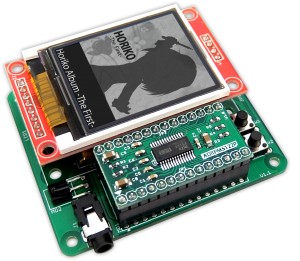

ラズベリー・パイ用ハイレゾDAC拡張ボード(組立済)

□ 大好評のハイレゾDACボードが解説付きで再登場!
発売と同時に大好評を頂いたラズパイマガジンとの連動製品「ハイレゾDAC拡張ボード」がWeb解説を携え再登場!
PCM5122が作り出す高品質なオーディオやカラーTFTディスプレイを使った様々な表示、リモコン対応等非常に高機能な拡張ボードです。
連動記事において本製品の為に用意されたソフトウェアもそのまま使用可能。
ラズベリーパイが得意とするネットワーク系の機能を活かした、ネットオーディオ機能等をお楽しみいただけます。
外部クロックボード(オプションとして発売中)を取り付けることで更なる音質向上を図る事も可能。

※ 本製品はラズパイマガジン2018年4月号との連動企画にて誕生した製品のリニューアルモデルです。


□ 初心者から上級者までハイレゾオーディオを楽しめるラズパイ用 DAC ボード
ラズパイマガジン記事中では赤外線リモコンによる操作可能なプレイヤーソフトがサンプルとして提供される他、 上級者を対象にシステムクロック外部入力にも対応することで、さらなる音質や特性の向上を狙うことが可能です。
システムクロック外部入力への対応は別途お客様による追加加工が必要となります。


□ TI 社製高機能ハイレゾリューションオーディオ DAC 搭載(PCM5122)
32bit、384kHz PCM 対応の高機能ハイレゾリューションオーディオステレオ DAC モジュール(PCM5122)を搭載、
ピンヘッダに差すだけでラズベリーパイが高機能ハイレゾオーディオプレーヤーに早変わり!
※ アンプユニットとの併用が推奨です。
お使いのヘッドフォン、イヤフォンのインピーダンス仕様によっては仕様上駆動できない場合があります。(最小 1kΩ)


□ 128×160 ドット、カラーTFT ディスプレイ搭載
画面サイズ 28.03×35.04 mm のカラーTFT ディスプレイを搭載することで、
プレイ中のアルバムジャケットを表示するなど多彩な表示が可能です。


■ 基本仕様
【対象Raspberry Pi】Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B/Raspberry Pi 3 Model B+
【オーディオデータビット長】16/24/32bit
【サンプリング周波数】最小8kHz、最大384kHz
【アナログ出力電圧】標準2.1Vrms
【負荷インピーダンス】:最小1kΩ
【外部クロック入力】×1
【ディスプレイ】カラーTFT、128×160ドット(画面サイズ 28.03×35.04 mm)
【赤外線リモコン機能】 受信 ※リモコンは付属しません
【入出力】PCM GPIO入出力×4、スイッチ入力×2 オーディオコネクタ:φ3.5 ステレオミニジャック、SDカードスロット、システムクロック外部入力対応(*システムクロック外部入力への対応は別途お客様による追加加工が必要となります。)
【電源】Raspberry Piより給電
【サイズ】W65xH26xD56mm(突起部除く)
【重量】 約42g(ボード単体)
【付属品】 PCM5122DACモジュール 1PCS 、ネジセット、保証書1部(組立済みのみ)
【使用温度】 0 ～ 40℃(結露なきこと)
【生産国】Made in Japan

ハイレゾオーディオ DAC モジュール(PCM5122)製品仕様
【オーディオデータビット長】16/24/32bit
【サンプリング周波数】最小 8kHz、最大384kHz
【ピン数】28
【サイズ】W36xH18(突起部除く)
【重量】 約4g(ボード単体)
【付属品】保証書1 部
【使用温度】 0 ～ 40℃(結露なきこと)
【生産国】Made in Japan
