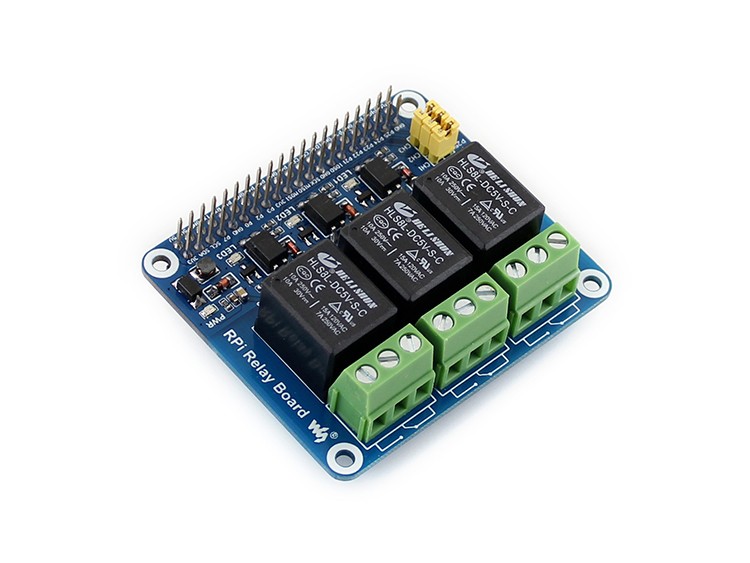

WaveShare :RPi Relay Board
【11638】RPi Relay Board
概要
RPiリレーボードを使用すると、Piで高電圧/高電流デバイスを制御でき、通常の家電製品を簡単にインテリジェントにできます。
【RPiリレーボードの機能】
・標準Raspberry Pi 40PIN GPIO拡張ヘッダー、Raspberry Piシリーズボードをサポート
・高品質のリレー、最大5A 250V ACまたは5A 30V DCの負荷
・フォトカップリング絶縁、高電圧回路からの干渉を防止
・リレーの状態を示すオンボードLED
・リレー制御ジャンパー。デフォルトのピン以外のカスタムピンでリレーを制御できます
・routingPi、WebioPi、shell、python、およびbcm2835の例を含む開発リソースが付属しています
【RPiリレーボードの内容】
1.Raspberry Pi GPIOインターフェース: Raspberry Piの接続用
2.リレーねじ端子:ターゲットデバイスの接続用
3.リレー
4.フォトカプラ: PC817
5.リレーインジケーター
LEDが点灯:リレーNCが開き、NOは閉じています
LEDオフ:リレーNCは閉じられ、NOは開かれます
6.電源インジケータ
7.リレー制御ジャンパー
ショートジャンパー:サンプルコードで使用されるデフォルトのI / Oでリレーを制御する
ジャンパーを開く:ジャンパー線を介したカスタムI / Oによりリレーを制御します
【内容物】
RPiリレーボードx 1
RPiねじパック(2個)x 1
RPiリレーボードを使用すると、Piで高電圧/高電流デバイスを制御でき、通常の家電製品を簡単にインテリジェントにできます。
【RPiリレーボードの機能】
・標準Raspberry Pi 40PIN GPIO拡張ヘッダー、Raspberry Piシリーズボードをサポート
・高品質のリレー、最大5A 250V ACまたは5A 30V DCの負荷
・フォトカップリング絶縁、高電圧回路からの干渉を防止
・リレーの状態を示すオンボードLED
・リレー制御ジャンパー。デフォルトのピン以外のカスタムピンでリレーを制御できます
・routingPi、WebioPi、shell、python、およびbcm2835の例を含む開発リソースが付属しています
【RPiリレーボードの内容】
1.Raspberry Pi GPIOインターフェース: Raspberry Piの接続用
2.リレーねじ端子:ターゲットデバイスの接続用
3.リレー
4.フォトカプラ: PC817
5.リレーインジケーター
LEDが点灯:リレーNCが開き、NOは閉じています
LEDオフ:リレーNCは閉じられ、NOは開かれます
6.電源インジケータ
7.リレー制御ジャンパー
ショートジャンパー:サンプルコードで使用されるデフォルトのI / Oでリレーを制御する
ジャンパーを開く:ジャンパー線を介したカスタムI / Oによりリレーを制御します
【内容物】
RPiリレーボードx 1
RPiねじパック(2個)x 1
Raspberry Pi本体は含まれていません
