スイッチサイエンス SSCI-039994

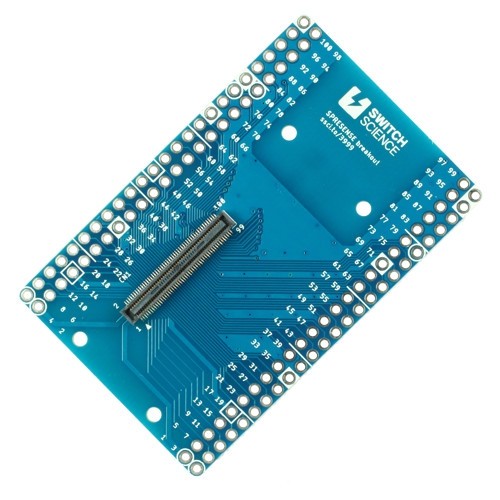

SPRESENSE 100ピンB2Bコネクタ ピッチ変換基板
SPRESENSE 背面の 100ピンコネクタ(B2B コネクタ)を 2.54mmピッチに変換する基板です。
B2B コネクタには SPRESENSE の I/O 信号が直接引き出されているので、拡張ボード にはない機能を利用する場合に便利です。
なお2.54mmピッチの端子にコネクタは実装されていないので、利用用途に応じてはんだ付けしてください。
製品仕様
SPRESENSE のほぼ全ての I/O 信号を利用可能
SPRESENSE からの I/O 信号は1.8V
100ピンの信号は 2列×25ピンの形で両脇に配置
B2B コネクタは実装済み
SPRESENSEに搭載されているGPSアンテナに影響しないよう配線を考慮
基板の色は青
B2B コネクタには SPRESENSE の I/O 信号が直接引き出されているので、拡張ボード にはない機能を利用する場合に便利です。
なお2.54mmピッチの端子にコネクタは実装されていないので、利用用途に応じてはんだ付けしてください。
製品仕様
SPRESENSE のほぼ全ての I/O 信号を利用可能
SPRESENSE からの I/O 信号は1.8V
100ピンの信号は 2列×25ピンの形で両脇に配置
B2B コネクタは実装済み
SPRESENSEに搭載されているGPSアンテナに影響しないよう配線を考慮
基板の色は青
端子の配列について
多くの信号をコンパクトに引き出すために、2列x25 の端子を2ヶ所に配置しています。このため全ピンにピンヘッダをはんだ付けしてしまうとブレットボードで利用できなくなるので注意してください。
信号について
SPRESENSE は多くの信号が 1.8V 動作です。既存の回路との接続時にはレベルシフタを経由して接続してください。
秋葉原本店取扱フロア:1階多くの信号をコンパクトに引き出すために、2列x25 の端子を2ヶ所に配置しています。このため全ピンにピンヘッダをはんだ付けしてしまうとブレットボードで利用できなくなるので注意してください。
信号について
SPRESENSE は多くの信号が 1.8V 動作です。既存の回路との接続時にはレベルシフタを経由して接続してください。
