SparkFun BOB-15439

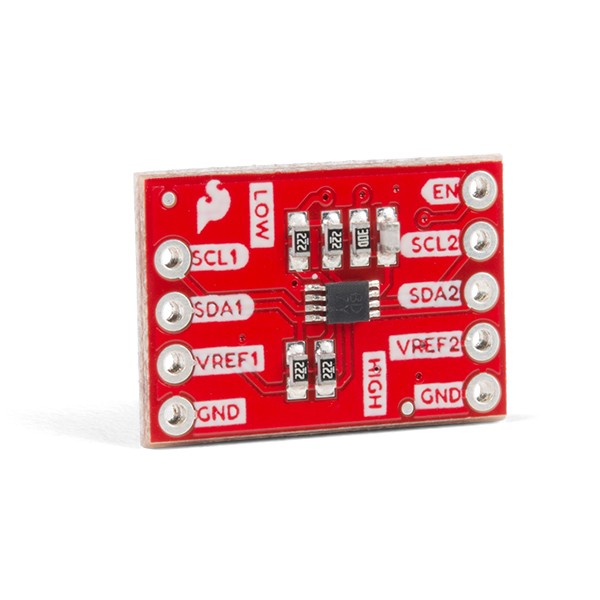

SparkFun Level Translator Breakout - PCA9306
入出力方向の制御が不要のI2CバスおよびSMBusの双方向電圧レベル変換器です。
ロジック電圧の異なるI2C通信にも使用できます。
センサーとマイクロコントローラー間で電圧をシフトするのに最適なボードです。
ローサイド1.2V-3.3V、ハイサイド1.8V-5.5Vで動作します。
ローサイドとハイサイドのリファレンス電圧をそれぞれVREF1とVREF2に印加し、I/Oを接続し、イネーブルピンをハイに駆動することで双方向電圧レベル変換が可能です。
BOB-11955の後継品です。フットプリントが新しくなりグランドピン、イネーブルピンが追加されました。
ロジック電圧の異なるI2C通信にも使用できます。
センサーとマイクロコントローラー間で電圧をシフトするのに最適なボードです。
ローサイド1.2V-3.3V、ハイサイド1.8V-5.5Vで動作します。
ローサイドとハイサイドのリファレンス電圧をそれぞれVREF1とVREF2に印加し、I/Oを接続し、イネーブルピンをハイに駆動することで双方向電圧レベル変換が可能です。
BOB-11955の後継品です。フットプリントが新しくなりグランドピン、イネーブルピンが追加されました。
