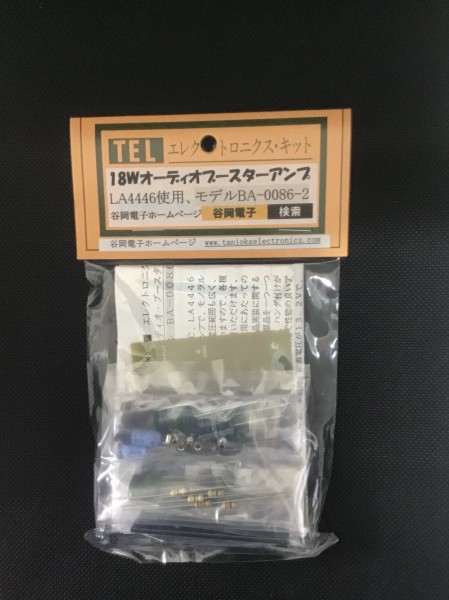

TELキット BA-0086-2
18Wオーディオブースターアンプ LA4446使用
サンヨー モノリシック リニアIC、LA4446を使用したオーディオブースターアンプ品番BA-0086-2で、最大18Wの出力です。(スピーカー4Ω時)
回路はBTL(Bridged TransformerLess)方式で、スピーカー 出力をもう一方のパワーアンプの反転入力に入れ、スピーカー 出力をブリッチ接続します。出力はシングルのときに比べて4倍ほど 増えますが、ステレオには本キットが2台必要になります。
一方のスピーカー出力はグランドにはなりませんので注意して ください。
また、最大入力信号は0.2Vp-p補助レベルですが、ゲインが高く 発信しやすいので、入力の配線に注意してください。
パワーIC用のヒートシンク(黒アルミ板)が付いています。サイズは 基板の大きさとほぼ同じです。
本機の推奨電源電圧は12V～13.2Vです。電源の電流容量は 出力を18Wフルで使用する場合は2.5A以上必要です。弊社キット、 連続可変型安定化電源回路 JPS-0141などが使えます。 電源トランスは、必要な安定化電流に応じて適当なもの用意してください。 発信を避けるために安定化された電源をお勧めします。
汎用オーディオパワーアンプとして、カーステレオ、 等にご利用いただけます。
回路はBTL(Bridged TransformerLess)方式で、スピーカー 出力をもう一方のパワーアンプの反転入力に入れ、スピーカー 出力をブリッチ接続します。出力はシングルのときに比べて4倍ほど 増えますが、ステレオには本キットが2台必要になります。
一方のスピーカー出力はグランドにはなりませんので注意して ください。
また、最大入力信号は0.2Vp-p補助レベルですが、ゲインが高く 発信しやすいので、入力の配線に注意してください。
パワーIC用のヒートシンク(黒アルミ板)が付いています。サイズは 基板の大きさとほぼ同じです。
本機の推奨電源電圧は12V～13.2Vです。電源の電流容量は 出力を18Wフルで使用する場合は2.5A以上必要です。弊社キット、 連続可変型安定化電源回路 JPS-0141などが使えます。 電源トランスは、必要な安定化電流に応じて適当なもの用意してください。 発信を避けるために安定化された電源をお勧めします。
汎用オーディオパワーアンプとして、カーステレオ、 等にご利用いただけます。
