SparkFun SEN-15219

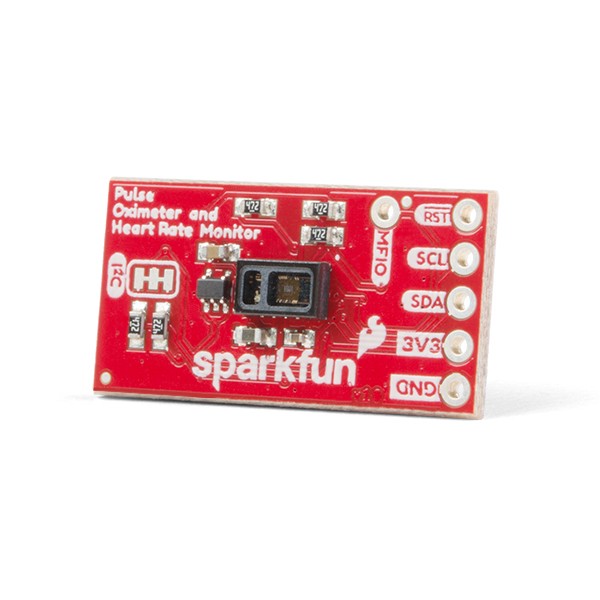

SparkFun Pulse Oximeter and Heart Rate Sensor - MAX30101 & MAX32664 (Qwiic)
Maxim Integratedの2つのチップ、MAX32664生体認証センサーハブとMAX30101パルス酸素濃度計および心拍数モジュールを利用する、I2Cベースの生体認証センサーです。
MAX30101は、内部LEDを利用して指の皮下層の動脈および細動脈から光を反射させ、その光検出器で吸収された光の量を感知することにより、すべての感知を行います。
これはフォトプレチスモグラフィーとして知られています。
読み取ったデータは、アルゴリズムを適用して心拍数と血中酸素飽和度(SpO2)を決定するMAX32664に渡され、分析されます。
SpO2の結果は、酸素で飽和したヘモグロビンの割合として報告されます。
また、レポートでのセンサーの信頼度や便利な指検出データポイントなどの有用な情報も提供します。
センサーを最大限に活用するために、可能なすべての構成を簡単に調整できるようにメーカー側Arduinoライブラリが用意されています
----------------------
SparkFun Qwiic接続システムは、I2Cセンサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。
Qwiic対応のすべてのボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。
これにより、必要なPCBスペースの量が減り、極性接続により、間違って接続することがなくなります。
MAX30101は、内部LEDを利用して指の皮下層の動脈および細動脈から光を反射させ、その光検出器で吸収された光の量を感知することにより、すべての感知を行います。
これはフォトプレチスモグラフィーとして知られています。
読み取ったデータは、アルゴリズムを適用して心拍数と血中酸素飽和度(SpO2)を決定するMAX32664に渡され、分析されます。
SpO2の結果は、酸素で飽和したヘモグロビンの割合として報告されます。
また、レポートでのセンサーの信頼度や便利な指検出データポイントなどの有用な情報も提供します。
センサーを最大限に活用するために、可能なすべての構成を簡単に調整できるようにメーカー側Arduinoライブラリが用意されています
----------------------
SparkFun Qwiic接続システムは、I2Cセンサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。
Qwiic対応のすべてのボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。
これにより、必要なPCBスペースの量が減り、極性接続により、間違って接続することがなくなります。
◎値引対象外商品 秋葉原本店取扱フロア:1階
