SparkFun DEV-15945

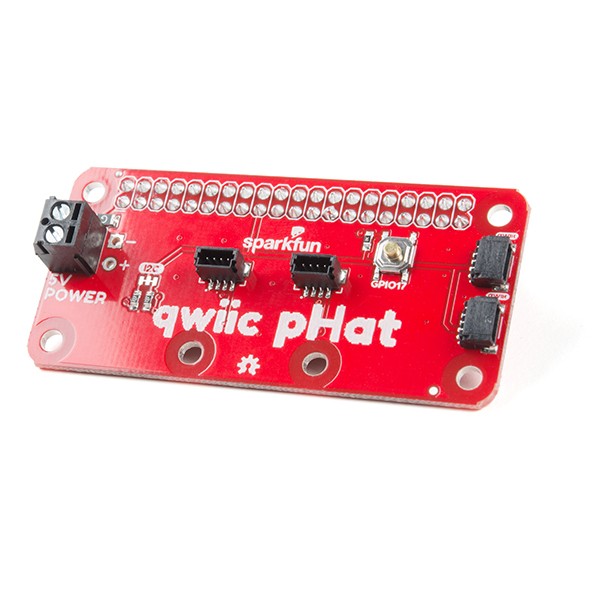

SparkFun Qwiic pHAT v2.0 for Raspberry Pi
Raspberry Pi用SparkFun Qwiic pHAT V2.0は、使い慣れたRaspberry Piを使いながら、SparkFunのQwiicエコシステムへの最も迅速かつ容易なアクセスを提供します。
Qwiic pHATは、Raspberry PiのI2Cバス(GND、3.3V、SDA、SCL)をHAT上のQwiicコネクタに接続します。
Qwiicシステムは異なるアドレスを持つボードをデイジーチェーン接続できるため、必要な数のセンサーを積み重ねて、センシングパワーのタワーを構築できます。
Qwiic pHAT V2.0には、4つのQwiic接続ポート(側面に2つ、垂直に2つ)があり、すべて同じI 2 Cバスに接続されています。
また、3.3V以上の電源を必要とするボードに電力を供給するためのシンプルな5Vネジ端子と、スクリプトでPiをシャットダウンするオプションを備えた汎用ボタンも追加しました。
さらに、ボード上の取り付け穴の間隔も更新され、標準的なQwiicボードの寸法である1.0インチ x 1.0インチに合わせて調整されました。
このHATは、標準の2x20 GPIOヘッダーを備えたRaspberry Pi、NVIDIA Jetson Nano、Google Coralと互換性があります。
注:Raspberry PiとpHATを筐体(Pi Tinなど)に取り付けた際、pHATがPiのヘッダーピンに完全に挿入されていないことが判明しました。
確実な接続のためには、1x20スタッカブルヘッダーを2つ追加して、カートリッジのピンを延長する必要があります。
Qwiic pHATは、Raspberry PiのI2Cバス(GND、3.3V、SDA、SCL)をHAT上のQwiicコネクタに接続します。
Qwiicシステムは異なるアドレスを持つボードをデイジーチェーン接続できるため、必要な数のセンサーを積み重ねて、センシングパワーのタワーを構築できます。
Qwiic pHAT V2.0には、4つのQwiic接続ポート(側面に2つ、垂直に2つ)があり、すべて同じI 2 Cバスに接続されています。
また、3.3V以上の電源を必要とするボードに電力を供給するためのシンプルな5Vネジ端子と、スクリプトでPiをシャットダウンするオプションを備えた汎用ボタンも追加しました。
さらに、ボード上の取り付け穴の間隔も更新され、標準的なQwiicボードの寸法である1.0インチ x 1.0インチに合わせて調整されました。
このHATは、標準の2x20 GPIOヘッダーを備えたRaspberry Pi、NVIDIA Jetson Nano、Google Coralと互換性があります。
注:Raspberry PiとpHATを筐体(Pi Tinなど)に取り付けた際、pHATがPiのヘッダーピンに完全に挿入されていないことが判明しました。
確実な接続のためには、1x20スタッカブルヘッダーを2つ追加して、カートリッジのピンを延長する必要があります。
※ご注意:仕入れ時のロットにより製品に実装、同梱されている端子台やコネクタ、その他部品等の色・外観は写真と異なる場合があります(選択できません、交換・返品等もお受けできません)。
