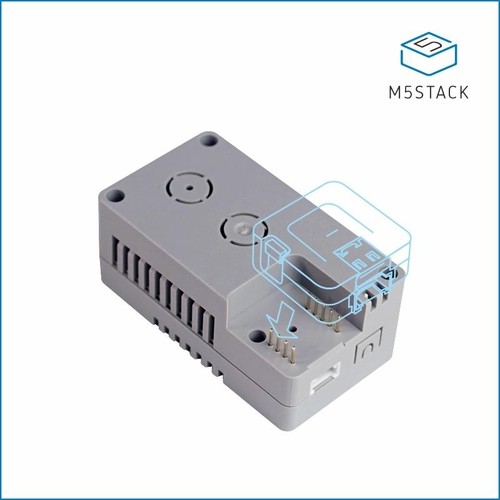

M5STACK-K039
ATOM HUB プロトキット
ATOMシリーズ用に設計されたプロト基板モジュールです。
3.96 mmピッチのプラグが付属し、筐体に取り付けることができます。


ATOMICプロトキットに比べ大型で、大きい規模の回路や、周辺機器を多数接続するような用途に適しています。
VH3.96インターフェース、DC 5 Vインターフェース、GROVE互換インターフェースなどが使用できます。筐体の側面部は簡単に切り取ることができ、コネクタなどを取り付ける口を作ることができます。

本体の裏には、さまざまな取付穴が備え付けてあり、一般的な壁掛け穴やネジ固定穴だけではなく、スライドレールクランプの固定にも対応しています。

筐体内部に取り付けられるプロト基板には、45 x 35 x 20 mmのユニバーサルエリアがあり、自作のハードウェアデバイスを自由に作成できます。

製品特徴

Atom Matrix/Atom Liteに対応
コンパクトな設計
産業用アプリケーション
複数のインターフェース出力
複数の取付穴
内容物

1x プロト基板(GROVE互換ポート付)
1x 3.96*4P プラグ + プラグベース
6x 3.96*3P プラグ + プラグベース
1x ATOM HUB PROTO フェースシェル
1x DC 5 V 電源コンセント
4x ダストプラグ
1x DINレール
2x プラスチック
4x 磁石用両面テープ
4x ラバーパッド
4x 磁石
4x M2*6 mm六角セルフタッピングネジ
1x M2*20 mm六角穴付き小ネジ
2x M4*10 mm六角皿ネジ
1x M2 六角レンチ
1x M4 六角レンチ

仕様

仕様 パラメータ
外部ポート 1x VH-3.96 4P 6x VH-3.96 3P 1x DC5 V 入力 1x GROVE互換ポート
本体重量 93 g
総重量 105 g
製品寸法 72 * 40 * 30 mm
包装寸法 104 x 77 x 35 mm
ケース素材 プラスチック(PC)


使い方

ユースケースによっては、対応部品をはんだ付けしたり、VH-396インターフェースを使って外部電子機器に接続して、回路やプロトタイプを設計できます。また、ケーブル接続するために、丸い防水コネクタを別途購入し使用することもできます。

外部電源による給電が必要な場合は、USBを使ってATOMに直接給電するか、DC 5Vコネクタをはんだ付けして、ATOMの対応ピンに正極/負極を接続してください。入力電圧が5 V超の場合、電圧降圧回路が必要です。GROVE互換ポートを使う必要がある場合、そのピン番号に対応するパッド上の引出し点に接続してください。

ATOM Lite/Matrixは付属していません。
