WaveShare 13892

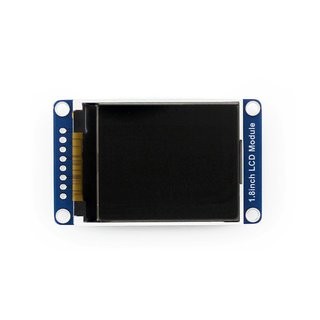

128x160、1.8インチLCDディスプレイモジュール
概要
一般的なLCDディスプレイモジュールで、対角1.8インチ、128x160ピクセル、組み込みコントローラーを備え、SPIインターフェイスを介して通信します。
特徴
SPIインターフェース、制御に最低限のGPIOが必要
開発リソースとマニュアルが付属(Raspberry Pi / Jetson Nano / Arduino / STM32の例)
仕様書
ドライバー:ST7735S
インターフェース:SPI
表示色:RGB、65K色
解像度:128x160
バックライト:LED
動作電圧:3.3V
インターフェース
シンボル 説明
VCC 電源(3.3V入力)
GND 接地
DIN SPIデータ入力
CLK SPIクロック入力
CS チップ選択、低アクティブ
DC データ/コマンド選択(データの場合は高、コマンドの場合は低)
RST リセット、低アクティブ
BL バックライト
一般的なLCDディスプレイモジュールで、対角1.8インチ、128x160ピクセル、組み込みコントローラーを備え、SPIインターフェイスを介して通信します。
特徴
SPIインターフェース、制御に最低限のGPIOが必要
開発リソースとマニュアルが付属(Raspberry Pi / Jetson Nano / Arduino / STM32の例)
仕様書
ドライバー:ST7735S
インターフェース:SPI
表示色:RGB、65K色
解像度:128x160
バックライト:LED
動作電圧:3.3V
インターフェース
シンボル 説明
VCC 電源(3.3V入力)
GND 接地
DIN SPIデータ入力
CLK SPIクロック入力
CS チップ選択、低アクティブ
DC データ/コマンド選択(データの場合は高、コマンドの場合は低)
RST リセット、低アクティブ
BL バックライト
Raspberry Pi 本体は別売です。
当店では使用方法は案内いたしません。
詳細はメーカーサイトにて公開されているマニュアルをご参照ください。
秋葉原本店取扱フロア:1階当店では使用方法は案内いたしません。
詳細はメーカーサイトにて公開されているマニュアルをご参照ください。
