M5STACK M5STACK-U084
【6558】M5Stack用ホールセンサユニット(A3144E)

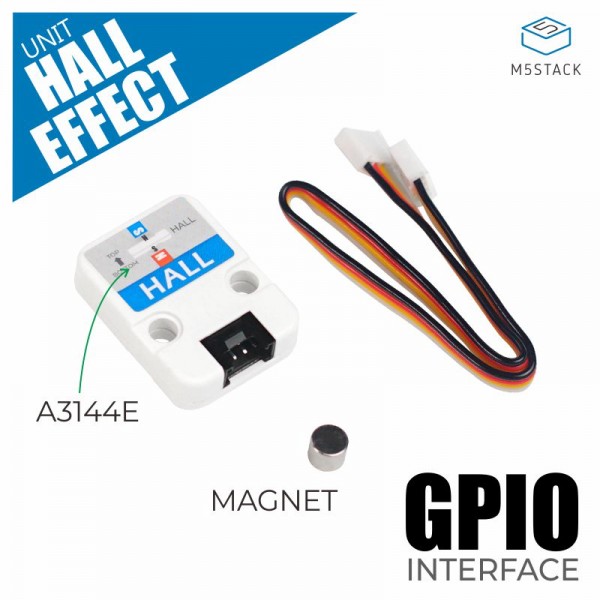

M5Stack用ホールセンサユニット(A3144E)
三つのA30144Eホールセンサスイッチを内蔵し、74HCシリーズゲートICによって処理される、M5Stack用ホールセンサユニットです。
磁石S極がセンサ前面に近づくか、もしくは磁石N極が裏面に近接した場合、ローレベル信号が生成され、内蔵のLEDインジケーターが点灯します。ドアセンサアラーム、近接センサ、回転速度計測などの用途に広く利用可能です。
特徴
ユニポーラホールスイッチセンサ
高速、高感度
ステータス表示インジケーター内蔵
ローレベル出力
LEGO互換
内容物
1 x ホールセンサユニット
1 x GROVEケーブル(20 cm)
1 x 磁石
仕様
仕様 パラメータ
ホールセンサ A3144E * 3
ロジックIC 74HC08D
インジケーター 赤色LED
出力レベル アクティブLow(負論理)
正味重量 4 g
総重量 17 g
製品寸法 24 * 32 * 8 mm
包装寸法 67 * 52 * 11 mm
ピンアサイン
M5Core (PORT B) GPIO26 GPIO36 5 V GND
ホール効果ユニット INPUT 5 V GND
三つのA30144Eホールセンサスイッチを内蔵し、74HCシリーズゲートICによって処理される、M5Stack用ホールセンサユニットです。
磁石S極がセンサ前面に近づくか、もしくは磁石N極が裏面に近接した場合、ローレベル信号が生成され、内蔵のLEDインジケーターが点灯します。ドアセンサアラーム、近接センサ、回転速度計測などの用途に広く利用可能です。
特徴
ユニポーラホールスイッチセンサ
高速、高感度
ステータス表示インジケーター内蔵
ローレベル出力
LEGO互換
内容物
1 x ホールセンサユニット
1 x GROVEケーブル(20 cm)
1 x 磁石
仕様
仕様 パラメータ
ホールセンサ A3144E * 3
ロジックIC 74HC08D
インジケーター 赤色LED
出力レベル アクティブLow(負論理)
正味重量 4 g
総重量 17 g
製品寸法 24 * 32 * 8 mm
包装寸法 67 * 52 * 11 mm
ピンアサイン
M5Core (PORT B) GPIO26 GPIO36 5 V GND
ホール効果ユニット INPUT 5 V GND
