SparkFun DEV-17119

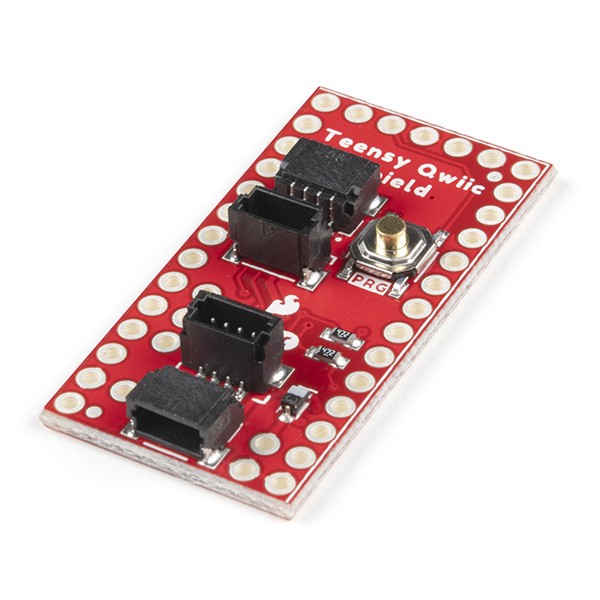

SparkFun Qwiic Shield for Teensy
SparkFun Qwiic Shield for TeensyはTeensyボードを使用してSparkFunのQwiicエコシステムにすばやく簡単にアクセスする方法を提供します。
このシールドはTeensy 4.0、Teensy 3.2、およびTeensyLCのフットプリントで機能するサイズになっています。
このシールドは、TeensyのI2Cバス(GND、3.3V、SDA、およびSCL)を4つのSparkFun Qwiicコネクタ(2つは水平に、2つは垂直に取り付け)に接続します。
デイジーチェーン接続が簡単にできるため異なるアドレスである限り必要な数のQwiicデバイスを接続できます。
また、このシールドにはTeensyボードの「PROG」ボタンと電気的に平行な「PROG」ボタンが追加されているためTeensyのボタンまたはシールドのボタンのいずれかを使用してプログラミングモードに入ることができます。
Teensy用のQwiicShieldにはTeensyヘッダーキットが付属しており、ヘッダーをシールドにはんだ付けする必要があります。
必要に応じてTeensyボードにはんだ付けする必要があります。
ボードを損傷しないようにQwiicシールドのマーキングをTeensyの適切なピンに一致させるように注意してください。
---------
SparkFun Qwiic Connectシステムは、プロトタイピングを高速化し、エラーを起こしにくいI2Cセンサー、アクチュエーター、シールド、ケーブルのエコシステムです。
Qwiic対応のすべてのボードは、共通の1mmピッチの4ピンJSTコネクタを使用します。
これにより、必要なPCBスペースの量が減り、極性接続により、誤って接続することがなくなります。
このシールドはTeensy 4.0、Teensy 3.2、およびTeensyLCのフットプリントで機能するサイズになっています。
このシールドは、TeensyのI2Cバス(GND、3.3V、SDA、およびSCL)を4つのSparkFun Qwiicコネクタ(2つは水平に、2つは垂直に取り付け)に接続します。
デイジーチェーン接続が簡単にできるため異なるアドレスである限り必要な数のQwiicデバイスを接続できます。
また、このシールドにはTeensyボードの「PROG」ボタンと電気的に平行な「PROG」ボタンが追加されているためTeensyのボタンまたはシールドのボタンのいずれかを使用してプログラミングモードに入ることができます。
Teensy用のQwiicShieldにはTeensyヘッダーキットが付属しており、ヘッダーをシールドにはんだ付けする必要があります。
必要に応じてTeensyボードにはんだ付けする必要があります。
ボードを損傷しないようにQwiicシールドのマーキングをTeensyの適切なピンに一致させるように注意してください。
---------
SparkFun Qwiic Connectシステムは、プロトタイピングを高速化し、エラーを起こしにくいI2Cセンサー、アクチュエーター、シールド、ケーブルのエコシステムです。
Qwiic対応のすべてのボードは、共通の1mmピッチの4ピンJSTコネクタを使用します。
これにより、必要なPCBスペースの量が減り、極性接続により、誤って接続することがなくなります。
◎値引対象外商品 秋葉原本店取扱フロア:1階
