BOTANIC-005

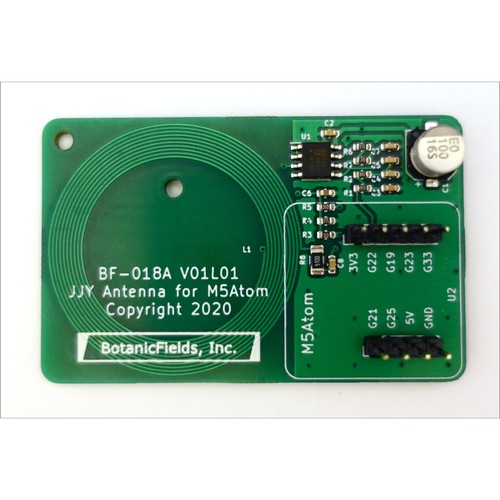

【6746】M5Atom Lite/Matrix用JJYアンテナ基板
標準電波 JJY を疑似的に発信するアンテナ基板(完成品)です。30cm程度の範囲にある電波時計の時刻を合わせることができます。プリント基板に必要な部品を実装した完成品です。
ATOM MatrixまたはATOM Lite(別売)を直接取り付けて使用します。M5ATOMで動作する JJY シミュレータ・プログラムを別途提供しています。資料の項目をご覧ください。
仕様
プリント基板寸法:58.42 mm × 36.83 mm × 厚さ10 mm
電源:+5 V(M5ATOMから供給)
特徴
M5ATOMのGPIOデジタル出力を波形整形しノイズ成分を減らします。
ボタンでLEDによるJJY信号送出モニターをオン・オフできます。
内容物
プリント基板(完成品):1枚
説明書(A4):両面印刷2枚(4ページ)
ATOM MatrixまたはATOM Lite(別売)を直接取り付けて使用します。M5ATOMで動作する JJY シミュレータ・プログラムを別途提供しています。資料の項目をご覧ください。
仕様
プリント基板寸法:58.42 mm × 36.83 mm × 厚さ10 mm
電源:+5 V(M5ATOMから供給)
特徴
M5ATOMのGPIOデジタル出力を波形整形しノイズ成分を減らします。
ボタンでLEDによるJJY信号送出モニターをオン・オフできます。
内容物
プリント基板(完成品):1枚
説明書(A4):両面印刷2枚(4ページ)
秋葉原本店取扱フロア:1階
在庫拠点
秋葉原
| 【関連情報】 |
メーカーサイト プロダクトページ(GitHub) JJYシミュレータ・プログラム(GitHub) 解説記事「標準電波 JJY もどきを M5StickC / M5Atom の Ticker で生成する」(Qiita) |
