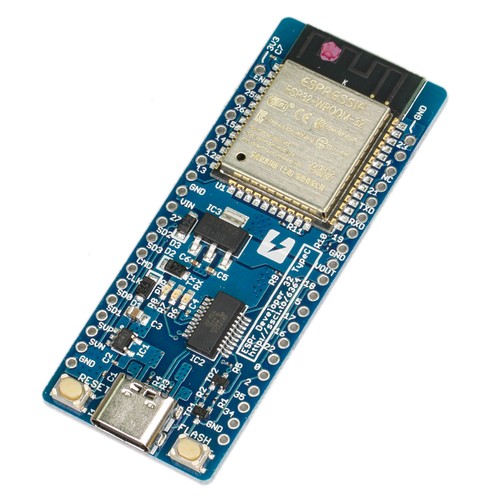

【6364】ESPr® Developer 32 Type-C
定番の ESPr® Developer 32 の USBコネクタを Type-C にしました。

ESPr® Developer 32 と同様に、USB-シリアル変換IC(FT231XS)、3.3 V出力レギュレータ、リセットスイッチ、動作モード切替用スイッチが搭載されているので基板単体ですぐにお使いいただけます。

なおピンヘッダ、ピンソケットは付属しませんので用途に合わせてご用意ください。

ボタンの用途
リセットボタンを押すと、リセットがかかります。
FLASHボタンを押した状態でリセットがかかるとファームウェアの書き込みモードで起動します。
FLASHボタンと IO0 は信号を共用しているので、IO0 ピンを他の用途に使用する場合は注意してください。

仕様
ESPr® Developer 32 Type-C の仕様
USB Type-C コネクタ搭載
電源
USB Type-C: 5 V
電源入力ピン(VIN): 3.7 V~ 6.0 V
USB と VIN ピンの同時使用可能
電源出力ピン(VOUT): USB もしくは VIN ピンに入力した電圧が出力されます
FT231XS搭載
リセットスイッチ、動作モード切り替えスイッチ搭載
動作電圧:3.3 V
使用非推奨ピン:IO6,7,8,9,10,11
IO6,7,8,9,10,11ピンは ESP-WROOM-32 内の SPI Flash に接続されているため通常のGPIOピンとしての使用は非推奨です。
外部発振子:裏面に発振子とコンデンサ接続用のPAD有り
IO32とIO33は発振子専用のため ESPr® Developer 32 ではGPIOピンとして利用できません。
突入電流対策:USB電源接続時に瞬間的に大きな電流が流れないようにするためのソフトスタート機能有
ESPr® Developer 用拡張基板も使用可能
ESP-WROOM-32の仕様
Wi-Fi:802.11 b/g/n(HT40)
Bluetooth:Classic、BLE 4.2(デュアルモード)
Wi-Fiモード:Station/softAP/SoftAP+station/P2P
セキュリティ:WPA/WPA2/WPA2-エンタープライズ/WPS
暗号化:AES/RSA/ECC/SHA
12 bit SAR A/Dコンバータを搭載
TCP/IPのプロトコルスタックを搭載
(H)SPI、UART、I2C、I2S、PWM、GPIOなどさまざまなインターフェースを搭載
FCC、CE、工事設計認証取得済
SoC:ESP32(Tensilica LX6 デュアルコア、240 MHz)
SRAM:520 KB
フラッシュ:4 MB (32Mbit)
動作電圧:2.2~3.6 V
消費電流:平均80 mA
動作温度:-40℃~+85°C
オンチップセンサ:ホールセンサ、温度センサ
インターフェース
GPIO
I2C
UART
SPI
モータ用PWM
LED用PWM
I2S
ADC
DAC
IR
静電容量式タッチセンサ
ローノイズプリアンプ
ピン間隔:1.27 mmピッチ(ハーフピッチ)
モジュールサイズ:18 mm x 25.5 mm x 2.8 mm

ピンヘッダ、ピンソケットは付属しませんので用途に合わせてご用意ください。
在庫拠点
秋葉原
【数量1個〜】単価 ¥2200 購入数:
