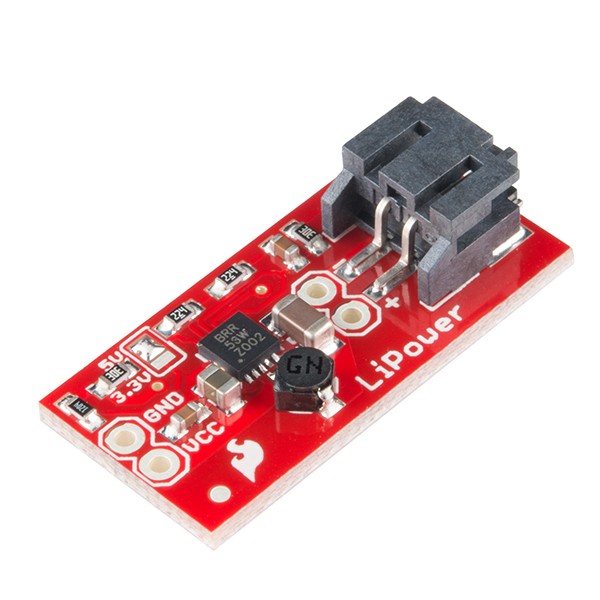

SparkFun PRT-10255
LiPower-リチウムイオン電池昇圧ボード
リチウムイオンポリマー電池の出力を5Vまたは3.3Vに変換するボードです。
TI社のTPS61200昇圧コンバータによりリチウムイオンポリマー電池の出力を5Vまたは3.3Vに変換します。
デフォルトでは5Vに設定されています。
【仕様】
・TPS61200昇圧コンバータ
・出力電圧ははんだジャンパにより3.3Vと5Vを選択可能
・5V@最大600mA
・3.3V@最大200mA
・低入力時誤動作防止回路
・消費電流は55uA以下
・JSTコネクタ付き
・CDRH2D18パワーインダクタ 搭載(4.7uH, 1.2A)
・過熱保護機能(UVLO)
TI社のTPS61200昇圧コンバータによりリチウムイオンポリマー電池の出力を5Vまたは3.3Vに変換します。
デフォルトでは5Vに設定されています。
【仕様】
・TPS61200昇圧コンバータ
・出力電圧ははんだジャンパにより3.3Vと5Vを選択可能
・5V@最大600mA
・3.3V@最大200mA
・低入力時誤動作防止回路
・消費電流は55uA以下
・JSTコネクタ付き
・CDRH2D18パワーインダクタ 搭載(4.7uH, 1.2A)
・過熱保護機能(UVLO)
※注意
このボードには逆極性保護回路を搭載していません。
電池を接続する際は極性にご注意ください。
※メーカーサイトに使用方法、接続方法などが掲載されています。
※LiPo電池の取扱いにはご注意ください。LiPo電池は取り扱いを間違えると非常に危険です。発火、爆発する恐れがあります。
※LiPo電池の取扱いには十分ご注意の上、自己責任でお願いいたします。
※本製品及びLiPo電池を使用して起こるいかなる事象も弊社では責任を負いかねます。
◎値引対象外商品 秋葉原本店取扱フロア:1階このボードには逆極性保護回路を搭載していません。
電池を接続する際は極性にご注意ください。
※メーカーサイトに使用方法、接続方法などが掲載されています。
※LiPo電池の取扱いにはご注意ください。LiPo電池は取り扱いを間違えると非常に危険です。発火、爆発する恐れがあります。
※LiPo電池の取扱いには十分ご注意の上、自己責任でお願いいたします。
※本製品及びLiPo電池を使用して起こるいかなる事象も弊社では責任を負いかねます。
