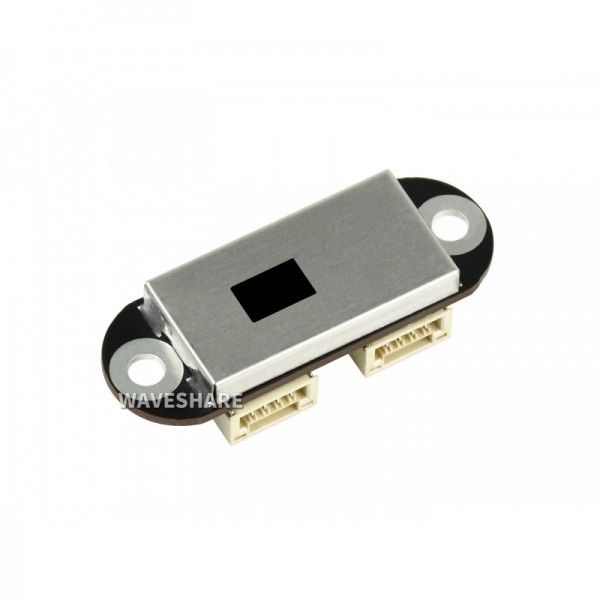

WaveShare 18301
TOFレーザー距離センサー、UART / CANバス、カスケードサポート、最大5mの範囲、ソフトウェア付き
TOF(飛行時間)レーザー距離センサー、UART / CANバス、カスケードサポート、ホストコンピューターアシスタントソフトウェアが付属
TOFレーザレンジセンサは、 TOFベース(飛行時間)5メートルの測定範囲は±1.5センチメートル精度、及び1ミリメートルの分解能まで提供することが可能である埋め込みMCU測距アルゴリズムとレーザ測距センサです。UARTまたはCANバスを介したカスケードレンジング、アクティブ出力およびクエリ出力を含む構成可能なデータ出力をサポートします。
このセンサーは、一般的な距離測定、ロボットの障害物回避/ルート計画、ドローンの高度設定/天井検出などのアプリケーションで広く使用できます。
仕様
典型的な測定範囲 短距離:0.012〜2.16m
中域:0.012〜3.60m
長距離:0.01〜5.00m
典型的な測定精度 短距離:精度±1.0cm、標準偏差＜0.3cm
ミッドレンジ:精度±1.0cm、標準偏差＜1.5cm
ロングレンジ:精度±1.5センチメートル、標準偏差＜ 0.5cm@0.01 〜3メートル、標準偏差＜ 8センチメートル@ 3 〜5メートル
解決 1mm
波長 940nm(Class1標準準拠)
視野(FOV) 15°〜27°(調整可能)
通信インターフェース UART:2つのポートの両方を同時にUARTとして使用でき、3.3VTTL信号レベル
CAN:2つのポートの両方をCANとして同時に使用できます
ボーレート UART:115200〜3000000bps(デフォルトでは115200bps)
CAN:100000〜3000000bps(デフォルトでは100000bps)
カスケードサポート UART:最大8倍のカスケードをサポート
CAN:最大7倍のカスケードをサポート
電源 3.7〜5.2V
消費電力 290mW(UARTアクティブ出力、長距離モード、5.0V電源、58mA電流)
重量 2.7g
寸法
(L×W×H) 35.58×12×8.05mm
アシスタントソフトウェアが付属しています
ホストコンピューターアシスタントソフトウェアを提供し、センサー構成、波形モニター、データ分析、データレコードのエクスポートと再生、ファームウェアのアップグレードなどの機能を提供します。
TOFレーザレンジセンサは、 TOFベース(飛行時間)5メートルの測定範囲は±1.5センチメートル精度、及び1ミリメートルの分解能まで提供することが可能である埋め込みMCU測距アルゴリズムとレーザ測距センサです。UARTまたはCANバスを介したカスケードレンジング、アクティブ出力およびクエリ出力を含む構成可能なデータ出力をサポートします。
このセンサーは、一般的な距離測定、ロボットの障害物回避/ルート計画、ドローンの高度設定/天井検出などのアプリケーションで広く使用できます。
仕様
典型的な測定範囲 短距離:0.012〜2.16m
中域:0.012〜3.60m
長距離:0.01〜5.00m
典型的な測定精度 短距離:精度±1.0cm、標準偏差＜0.3cm
ミッドレンジ:精度±1.0cm、標準偏差＜1.5cm
ロングレンジ:精度±1.5センチメートル、標準偏差＜ 0.5cm@0.01 〜3メートル、標準偏差＜ 8センチメートル@ 3 〜5メートル
解決 1mm
波長 940nm(Class1標準準拠)
視野(FOV) 15°〜27°(調整可能)
通信インターフェース UART:2つのポートの両方を同時にUARTとして使用でき、3.3VTTL信号レベル
CAN:2つのポートの両方をCANとして同時に使用できます
ボーレート UART:115200〜3000000bps(デフォルトでは115200bps)
CAN:100000〜3000000bps(デフォルトでは100000bps)
カスケードサポート UART:最大8倍のカスケードをサポート
CAN:最大7倍のカスケードをサポート
電源 3.7〜5.2V
消費電力 290mW(UARTアクティブ出力、長距離モード、5.0V電源、58mA電流)
重量 2.7g
寸法
(L×W×H) 35.58×12×8.05mm
アシスタントソフトウェアが付属しています
ホストコンピューターアシスタントソフトウェアを提供し、センサー構成、波形モニター、データ分析、データレコードのエクスポートと再生、ファームウェアのアップグレードなどの機能を提供します。
※Raspberry Pi本体は別売です。
