M5STACK M5STACK-K042
【6471】ATOM HUB スイッチキット
ATOMシリーズ用に設計された、リレー内蔵のプログラマブルスイッチモジュールです。双方向AC/DC回路に接続し、オンとオフの制御が可能です。
リレーの定格は、250 V/16 V ACまたは5 V/1 A DCです。内蔵の降圧モジュールは、5 V/1 A DCを給電可能です。安全な利用のために、DC回路には自己修復ヒューズ(250 V/1 A)が内蔵され、過電流やショートした場合には回路を切断できます。
産業での利用を想定して、レベル変換IC SP485EEを内蔵しています。また、RS485機器接続用に、RS485インターフェース一式を備えています。加えて、I2C周辺機器や汎用I/O装置を接続するための、HY2.0インターフェース一式も装備しています。
ATOM LiteのBluetoothやWi-Fi機能を使えば、リモートコントロールスイッチを簡単に設定できます。また、本モジュールが複数あれば、RS485インターフェースを介して並列にセットアップすることが可能です。
製品特徴
ATOM Matrix / ATOM Liteに対応
AC/DC 入力
2系統のリレー
RS485レベル変換内蔵、Modbus対応
HY2.0ポート拡張
リセッタブルヒューズ保護
Bluetooth、Wi-Fi 、RS485経由でのリモートコントロール

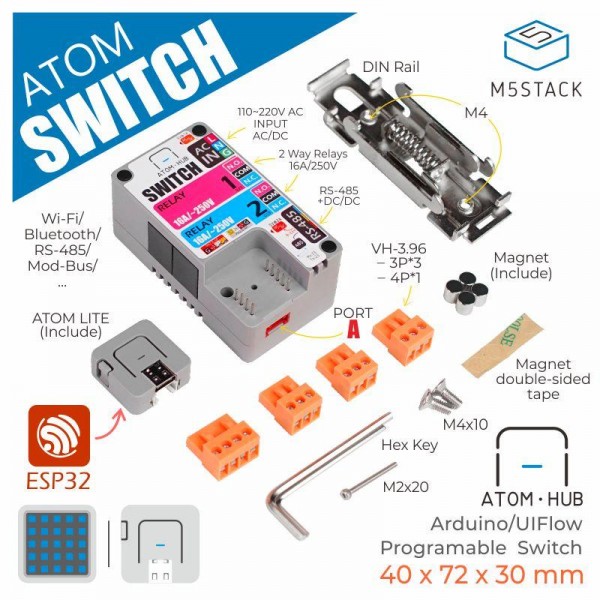

内容物
1x ATOM SWITCH
1x ATOM Lite
4x マグネット
1x マグネット用両面テープ
1x DINレール
1x 3.96*4P プラグ
3x 3.96*3P プラグ
1x M4 六角レンチ
2x M4*10mm六角皿ネジ
1x M2*20mm六角穴付き小ネジ
仕様
リソース パラメータ
リレー AC 250 V/16 A、1DC 5 V/1 A
電源 AC 250 V、DC 5 V
インターフェース 1x HY2.0 4P(ポートA)、1x VH3.96 4P(RS485)、2x VH3.96 3P(リレー)、1x VH3.96 3P(AC/DC IN)
本体重量 134 g
総重量 158 g
製品寸法 72 × 40 × 30 mm
包装寸法 104 × 77 × 35 mm
ケース素材 プラスチック( PC)
リレーの定格は、250 V/16 V ACまたは5 V/1 A DCです。内蔵の降圧モジュールは、5 V/1 A DCを給電可能です。安全な利用のために、DC回路には自己修復ヒューズ(250 V/1 A)が内蔵され、過電流やショートした場合には回路を切断できます。
産業での利用を想定して、レベル変換IC SP485EEを内蔵しています。また、RS485機器接続用に、RS485インターフェース一式を備えています。加えて、I2C周辺機器や汎用I/O装置を接続するための、HY2.0インターフェース一式も装備しています。
ATOM LiteのBluetoothやWi-Fi機能を使えば、リモートコントロールスイッチを簡単に設定できます。また、本モジュールが複数あれば、RS485インターフェースを介して並列にセットアップすることが可能です。
製品特徴
ATOM Matrix / ATOM Liteに対応
AC/DC 入力
2系統のリレー
RS485レベル変換内蔵、Modbus対応
HY2.0ポート拡張
リセッタブルヒューズ保護
Bluetooth、Wi-Fi 、RS485経由でのリモートコントロール
内容物
1x ATOM SWITCH
1x ATOM Lite
4x マグネット
1x マグネット用両面テープ
1x DINレール
1x 3.96*4P プラグ
3x 3.96*3P プラグ
1x M4 六角レンチ
2x M4*10mm六角皿ネジ
1x M2*20mm六角穴付き小ネジ
仕様
リソース パラメータ
リレー AC 250 V/16 A、1DC 5 V/1 A
電源 AC 250 V、DC 5 V
インターフェース 1x HY2.0 4P(ポートA)、1x VH3.96 4P(RS485)、2x VH3.96 3P(リレー)、1x VH3.96 3P(AC/DC IN)
本体重量 134 g
総重量 158 g
製品寸法 72 × 40 × 30 mm
包装寸法 104 × 77 × 35 mm
ケース素材 プラスチック( PC)
