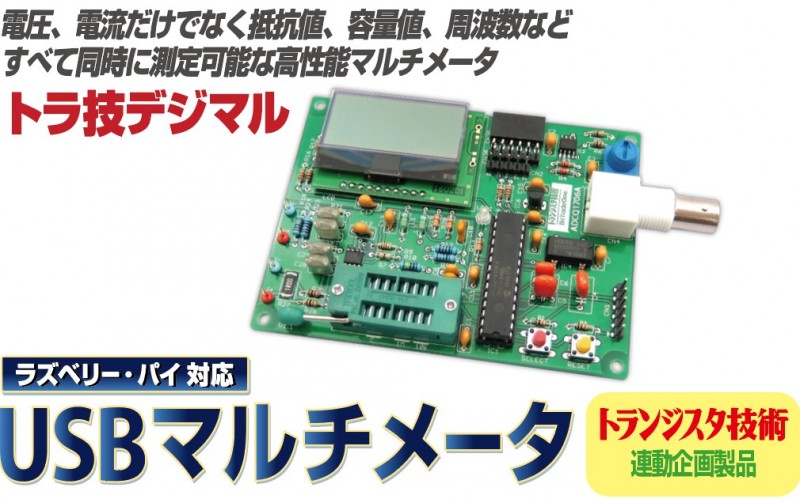

ネットワーク機能などラズベリー・パイ(以下ラズパイ)が得意なことはラズパイに任せ、リアルタイム性能に優れたPICマイコンと組み合わせることでRaspberry Piを高機能部品として活用します。ラズパイのネットワーク機能を活かしパソコン・スマートフォンなどブラウザから観測可能な一方、PICマイコンのリアルタイム性能を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチテスタの登場です。

電圧/電流/抵抗値/容量/周波数が測定できる!従来のアナログテスタと比べ高精度・高確度な計測が可能!
リアルタイム性能に優れるPICマイコンの特徴を活かし電圧、電流だけでなく抵抗値、容量値、周波数など、すべて同時に測定可能な高性能マルチメータです!

計測結果をネットワーク経由でパソコン・スマートフォンなどのブラウザ上で観測可能!
ラズパイのネットワーク性能を活かし収集したデータをグラフ化!ブラウザでの確認の他、CSV形式で出力することも可能です。(*CSV形式出力はウィンドウズ版のみ)

受動部品が簡単着脱、ゼロプレッシャーソケット(ZIF)を搭載
コンデンサ容量や抵抗の値など受動部品の測定に便利なゼロプレッシャーソケットを搭載しています。

USBで接続!シリアル変換アダプタを同梱
標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。

製品仕様

【対応OS】Raspbian【対応機種】Raspberry Pi Zero / Zero W / 2B / 3B / 3B+ / 4B Windows10,Windows8.1,Windows8,Windows7,Vista™搭載のDOS/Vパソコン

【表示】キャラクタ液晶モジュール(16x2行)

【入力端子】周波数測定用BNCコネクタ:1 容量・抵抗値測定用(ZIFソケット14ピン):1 電流測定端子(チェックピン):2 電圧測定端子(チェックピン):2

【電源】Raspberry Piより給電 5V

【本体重量】約65g

【サイズ】W100×D75×H18mm(突起物除く)

【付属品】シリアル変換アダプタ 1個シリアル変換接続ケーブル 1組 ICクリップコード赤2本、黒2本(Raspberry Pi本体は付属しません)

【組立済み保証期間】お買い上げから6ヶ月保証書1部同梱

【使用温度】0 ～ 40℃(結露なきこと)

【生産国】Made in Japan

計測項目と測定性能仕様

【電圧】最大電圧:DC20V 分解能:1mV 精度:±1.0%(精度は分圧抵抗に依存)表示形式 20.000 V

【電流】最大電流:DC2.0A 分解能:100μA 精度:±1.0% (精度はシャント抵抗に依存)表示形式 2.0000 A

【抵抗】高抵抗:最大1MΩ 分解能:0.1kΩ 表示形式 1000kΩ 精度:±1% (精度は基準抵抗に依存)

低抵抗:最大10kΩ 分解能:1Ω 精度:±1% (精度は基準抵抗に依存)表示形式 10000Ω

【容量】最大容量:1μF 分解能:1pF 表示形式 1000000 pF

精度:±2%(精度は基準コンデンサに依存)

【周波数】最大周波数:20MHz 分解能:1Hz

精度:±50ppm (精度はクリスタル発振器に依存) 表示形式 20000000Hz

本製品にRaspberry Piは、付属しておりません。
