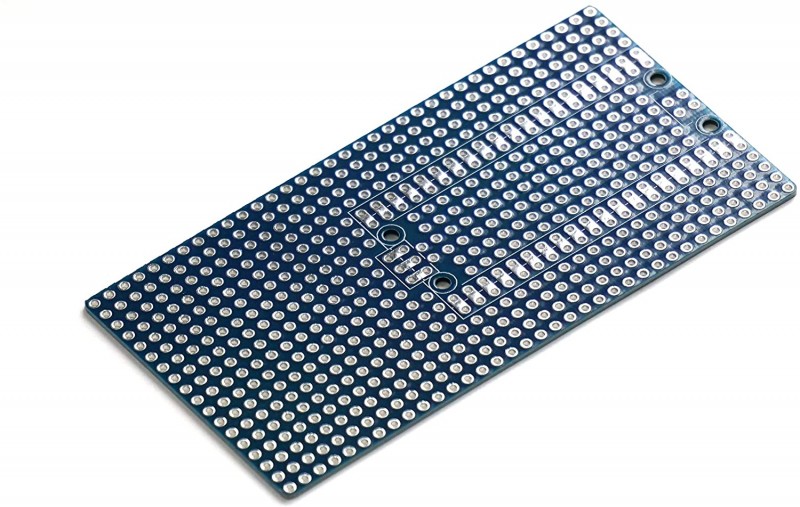

a bit better circuit ABB-RSP-PC-L-TH
Raspberry Pi Pico プロトタイプ基板 L TH
Raspberry Pi Pico に特化したプロトタイプ基板です。
・Raspberry Pi Pico 専用に設計しています。
・両側各20本のピンを隣のスルーホールに引き出しており、実装しやすくなっています。
・写真のように、ピンヘッダを使用した実装と表面実装する、2つの実装方法を選べます。
・ピンヘッダを使用する場合は、四隅のホールを利用して、スペーサーとネジで本体としっかり固定可能です。
・ロープロファイルのピンヘッダも使用できます。
・表面実装する場合は、ショート防止の為、Raspberry Pi Pico の裏面にカプトンテープ等を貼り絶縁して下さい。
・実装面も広く、525のスルーホールに実装可能です。
・基板のみです。Raspberry Pi Pico 本体やピンヘッダ等は付属していません。
・他にコンパクトな Sサイズ もあります。
・Raspberry Pi Pico 専用に設計しています。
・両側各20本のピンを隣のスルーホールに引き出しており、実装しやすくなっています。
・写真のように、ピンヘッダを使用した実装と表面実装する、2つの実装方法を選べます。
・ピンヘッダを使用する場合は、四隅のホールを利用して、スペーサーとネジで本体としっかり固定可能です。
・ロープロファイルのピンヘッダも使用できます。
・表面実装する場合は、ショート防止の為、Raspberry Pi Pico の裏面にカプトンテープ等を貼り絶縁して下さい。
・実装面も広く、525のスルーホールに実装可能です。
・基板のみです。Raspberry Pi Pico 本体やピンヘッダ等は付属していません。
・他にコンパクトな Sサイズ もあります。
細かいハンダづけが必要です。
