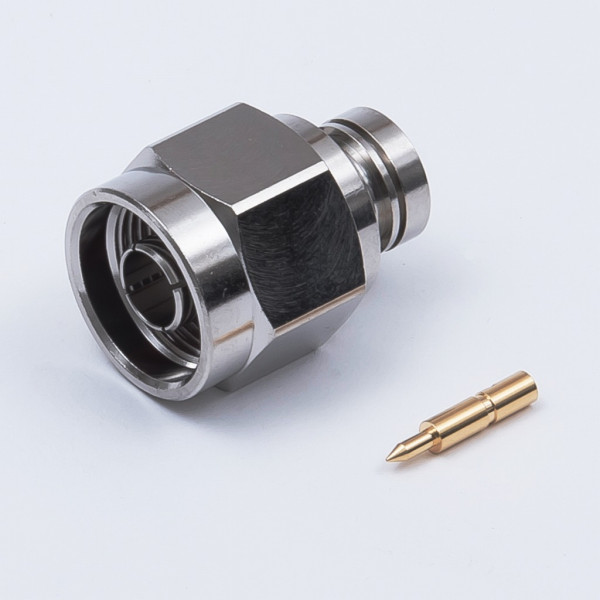

トーコネ (東洋コネクター) NP-5FSW
N型プラグ
5D-SFA、5D-SFA-LITEケーブルに適合するIPX7防水仕様のN型ストレートプラグです。中心コンタクトは、5D-SFAでは圧着、5D-SFA-LITEでは半田タイプになります。圧着にはTA-24Sが必要です。
嵌合部形状 プラグ
特性インピーダンス 50Ω
定格電圧 AC 500V
使用周波数範囲 6GHz
絶縁抵抗 DC 500Vにて1000MΩ以上
耐電圧 AC 1000V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.2以下(0.3MHz～6GHz)(5D-SFA)、1.2以下(0.3MHz～4GHz)(5D-SFA-LITE)
使用温度範囲 -20～+80℃
圧着工具 TA-24S
中心コンタクト 黄銅/金めっき/ハンダ付け・圧着
外部コンタクト 黄銅/ニッケルめっき/圧着
嵌合部形状 プラグ
特性インピーダンス 50Ω
定格電圧 AC 500V
使用周波数範囲 6GHz
絶縁抵抗 DC 500Vにて1000MΩ以上
耐電圧 AC 1000V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.2以下(0.3MHz～6GHz)(5D-SFA)、1.2以下(0.3MHz～4GHz)(5D-SFA-LITE)
使用温度範囲 -20～+80℃
圧着工具 TA-24S
中心コンタクト 黄銅/金めっき/ハンダ付け・圧着
外部コンタクト 黄銅/ニッケルめっき/圧着
