商品詳細

画像クリックで拡大します

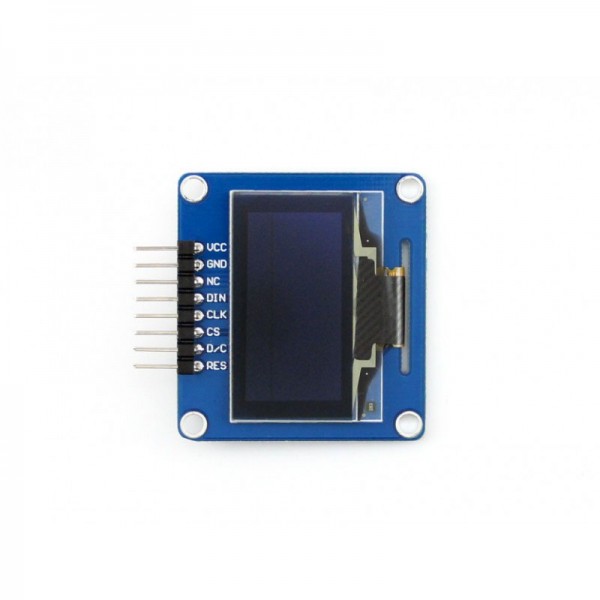

WaveShare 10444
1.3inch OLED (A)
ドライバーチップ SH1106
インターフェース 3線式SPI、4線式SPI、I2C
解像度 128 * 64
ディスプレイサイズ 1.3インチ
色 青
可視角度 > 160°
動作温度 (℃) -30〜70
保管温度 (℃) -30〜80
動作電圧 3.3V / 5V
適用性 Raspberry Pi / Jetson Nano / Arduino / STM32などのハードウェアプラットフォーム
インターフェース
PIN番号 シンボル 説明
1 VCC 正の電力(3.3〜5V電源入力)
2 GND 接地
3 NC NC
4 DIN データ入力
5 CLK クロック信号入力
6 CS チップセレクト、低アクティブ
7 D/C コマンド信号、コマンドの場合は低レベル、データの場合は高レベル
8 RES リセット信号、ローアクティブ
ハードウェア構成
モード/インターフェース BS0 / BS1 DIN SCK
3線式SPI 1/0 MOSI SCLK
4線式SPI 0/0
I2C 0/1 SDA SCL
主なパラメータ
ドライバーチップ SH1106
インターフェース 3線式SPI、4線式SPI、I2C
解像度 128 * 64
ディスプレイサイズ 1.3インチ
色 青
可視角度 > 160°
動作温度 (℃) -30〜70
保管温度 (℃) -30〜80
動作電圧 3.3V / 5V
適用性 Raspberry Pi / Jetson Nano / Arduino / STM32などのハードウェアプラットフォーム
インターフェース 3線式SPI、4線式SPI、I2C
解像度 128 * 64
ディスプレイサイズ 1.3インチ
色 青
可視角度 > 160°
動作温度 (℃) -30〜70
保管温度 (℃) -30〜80
動作電圧 3.3V / 5V
適用性 Raspberry Pi / Jetson Nano / Arduino / STM32などのハードウェアプラットフォーム
インターフェース
PIN番号 シンボル 説明
1 VCC 正の電力(3.3〜5V電源入力)
2 GND 接地
3 NC NC
4 DIN データ入力
5 CLK クロック信号入力
6 CS チップセレクト、低アクティブ
7 D/C コマンド信号、コマンドの場合は低レベル、データの場合は高レベル
8 RES リセット信号、ローアクティブ
ハードウェア構成
モード/インターフェース BS0 / BS1 DIN SCK
3線式SPI 1/0 MOSI SCLK
4線式SPI 0/0
I2C 0/1 SDA SCL
主なパラメータ
ドライバーチップ SH1106
インターフェース 3線式SPI、4線式SPI、I2C
解像度 128 * 64
ディスプレイサイズ 1.3インチ
色 青
可視角度 > 160°
動作温度 (℃) -30〜70
保管温度 (℃) -30〜80
動作電圧 3.3V / 5V
適用性 Raspberry Pi / Jetson Nano / Arduino / STM32などのハードウェアプラットフォーム
秋葉原本店取扱フロア:1階
在庫拠点
秋葉原
大阪
【関連情報】 |
メーカーサイト WIKI |
管理コード:EEHD-5V5T
