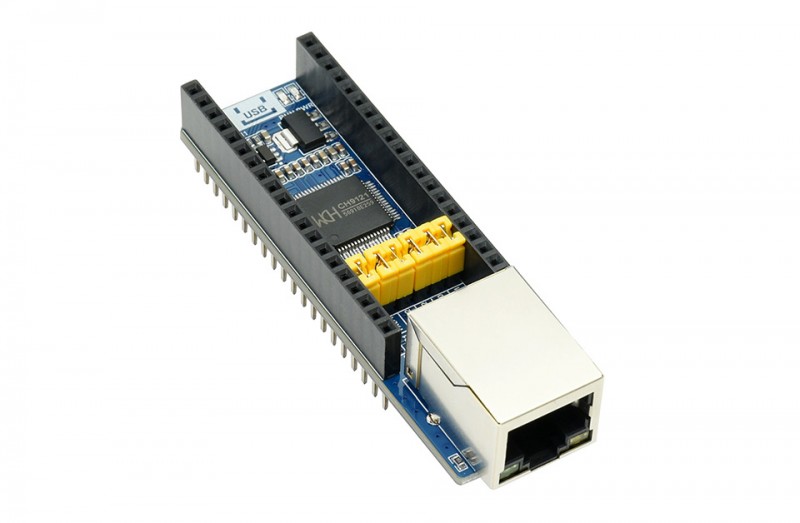

WaveShare 20410
Raspberry Pi Pico用イーサネットからUARTへのコンバーター、10 / 100Mイーサネット
Raspberry Pi Pico用のイーサネットからUARTへのコンバーター、10 / 100Mイーサネット、UARTを介したネットワーク通信を可能にします
機能
標準のRaspberryPi Picoヘッダー、Raspberry PiPicoシリーズをサポート
オンボードイーサネットからUARTへの透過トランシーバ、2チャンネルUART、各チャネルのスタンドアロン透過伝送
ピン構成用のオンボードジャンパー
組み込みイーサネットMACおよびPHY層
UARTとイーサネット間の双方向透過データ伝送
10 / 100M、全二重/半二重自動ネゴシエーションイーサネットインターフェイス、802.3準拠
Auto-MDI / MDIX、ケーブルタイプを自動的に検出して切り替えます
DHCP自動取得IPおよびDNSドメインアクセスをサポート
ホストコンピュータソフトウェアまたはUARTコマンドを介したチップ動作モード、ポート、IPなどのネットワークパラメータ設定
4つの動作モード:TCP CLIENT、TCP SERVER、UDP CLIENT、UDP SERVER
全二重または半二重UART通信、RS485 RX / TX自動スイッチをサポート(外部RS485コントローラーが必要)
仮想シリアルポートソフトウェアをサポート(提供)
キープアライブメカニズムのサポート
開発リソースとマニュアルが付属しています(Pico / Raspberry Pi / Arduino / STM32)
仕様
動作電圧 3.3V / 5V
動作電流 140mA
動作モード TCP / UDP
ボーレート 300bps〜921.6Kbps
UART TTL 3.3V / 5V互換
寸法 74.54×21.00(mm)
作動温度 -40℃〜85℃
保存条件 -55℃〜125℃
機能
標準のRaspberryPi Picoヘッダー、Raspberry PiPicoシリーズをサポート
オンボードイーサネットからUARTへの透過トランシーバ、2チャンネルUART、各チャネルのスタンドアロン透過伝送
ピン構成用のオンボードジャンパー
組み込みイーサネットMACおよびPHY層
UARTとイーサネット間の双方向透過データ伝送
10 / 100M、全二重/半二重自動ネゴシエーションイーサネットインターフェイス、802.3準拠
Auto-MDI / MDIX、ケーブルタイプを自動的に検出して切り替えます
DHCP自動取得IPおよびDNSドメインアクセスをサポート
ホストコンピュータソフトウェアまたはUARTコマンドを介したチップ動作モード、ポート、IPなどのネットワークパラメータ設定
4つの動作モード:TCP CLIENT、TCP SERVER、UDP CLIENT、UDP SERVER
全二重または半二重UART通信、RS485 RX / TX自動スイッチをサポート(外部RS485コントローラーが必要)
仮想シリアルポートソフトウェアをサポート(提供)
キープアライブメカニズムのサポート
開発リソースとマニュアルが付属しています(Pico / Raspberry Pi / Arduino / STM32)
仕様
動作電圧 3.3V / 5V
動作電流 140mA
動作モード TCP / UDP
ボーレート 300bps〜921.6Kbps
UART TTL 3.3V / 5V互換
寸法 74.54×21.00(mm)
作動温度 -40℃〜85℃
保存条件 -55℃〜125℃
Pico本体、ピンヘッダーは含まれていません
