SparkFun GPS-17722

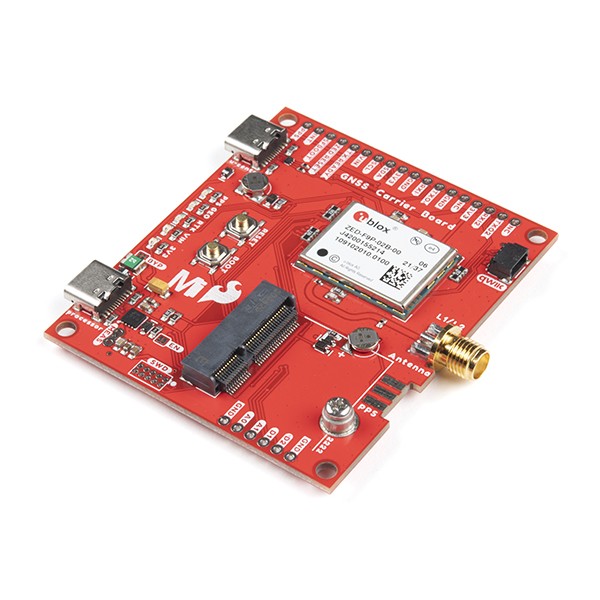

SparkFun MicroMod GNSS Carrier Board (ZED-F9P)
GNSSを使用すると、自分がどこにいるのか、どこに行くのか、地球上のどこにでも30秒以内に到達する方法を知ることができます。
これは、精度が高いほど良いことを意味します!
GNSS Real Time Kinematics(RTK)は、GNSSモジュールの精度をわずか数ミリメートルにまで調整しました。
そのため、このボードに配置する必要がありました。
MicroModのM.2コネクタの柔軟性により、アプリケーションのさまざまなMicroModプロセッサボードを簡単にテストおよび交換できます。
ボードの斜角エッジコネクタのキーをM.2コネクタのキーに合わせ、ボードをネジで固定するだけです。

SparkFun MicroMod GNSSキャリアボードは、高精度GPSの水準を引き上げ、u-bloxのZED-F9Pモジュールを搭載した強力なRTKボードのラインアップです。
ZED-F9Pは10mmの3次元精度が可能なRTKを含む高精度GNSSおよびGPSロケーションソリューション向けの最高級モジュールです。
このボードを使用すると、(または任意のオブジェクトの)X、Y、およびZの位置がおおよそ指の爪の幅のどこにあるかを知ることができます。
ZED-F9Pは、ローバーと基地局の両方の操作が可能なという点で独特です。

M.2およびQwiicコネクタを利用して、システムの他の部分に接続するためにはんだ付けは必要ありません。
ただし、ブレッドボードを使用して追加の周辺機器を接続する場合に備えて、0.1インチ間隔のピンを分割しました。

ボードには、電源とプログラミング用の2つのUSB-Cコネクタが含まれています。
リセットとブート用の2つのボタンもボードに配置されています。
2Aのリセット可能なヒューズと3.3V / 1Aの電圧レギュレータが電源用のボードに組み込まれています。
ヒューズをバイパスしたい上級ユーザー向けの便利なジャンパーと、低電力テスト用の消費電流を測定するためのジャンパーも追加しました。
電源、3.3V、PPS、RTK、およびジオフェンス用に5つのステータスLEDを使用できます。
これらは、ジャンパーパッドを介して無効にすることもできます。
アンテナへの安全な接続のために、1つのSMAコネクタが含まれています。
PPSピンへの安全な接続が必要な場合は、SMAコネクタのフットプリントが設計に含まれているため、アプリケーション用に手動でボードにはんだ付けできます。

最新のモジュール構成と衛星データを最大2週間利用できるように、充電式バックアップバッテリーも含まれています。
このバッテリーは、モジュールの「ウォームスタート」に役立ち、最初の修正までの時間を大幅に短縮します。
このモジュールは、モジュールが基地局になり、RTCM3.x補正データを生成できるようにするサーベイインモードを備えています。

ZED-F9Pの構成オプションの数は信じられないほどです!
ジオフェンス、可変I2Cアドレス、可変更新レート、高精度RTKソリューションでさえ20Hzまで上げることができます。
MicroMod GNSSキャリアボードには5つの通信ポートがあり、そのうち4つはすべて同時にアクティブになります。
USB-C(COMポートとして列挙)、UART1(3.3V TTL付き)、RTCM受信用のUART2(3.3V TTL付き)、 I2C(1つのQwiicコネクタまたは壊れたピンを介して)、およびSPI。



■ 特徴
▼ GPS、GLONASS、Galileo、BeiDouの同時受信
▼ L1C / AバンドとL2Cバンドの両方を受信します
▼ 入力電圧:5Vまたは3.3V、ただしすべてのロジックは3.3V
▼ 内蔵のリセット可能なPTCヒューズ(定格5V / 2A)
▼ AP7361C 3.3V電圧レギュレータ(定格1A)
▼ ZED-F9P消費電流:68mA-130mA(コンスタレーションとトラッキング状態によって異なります)
▼ 最初の修正までの時間:25秒(コールド)、2秒(ホット)
▼ 最大ナビゲーションレート:
・PVT (basic location over UBX binary protocol) - 25Hz
・RTK - 20Hz
・Raw - 25Hz
▼ 水平位置精度:
・RTKなしで2.5m
・RTKで0.010m
▼ 運用上の制限
・最大G:≤4G
・最大高度:50km(49.7マイル)
・最大速度:500m/s(1118mph)
▼ RTC用の1mAhバッテリーバックアップ
▼ ボタン
・リセット
・ブート
▼ LED
・Power
・3.3V
・PPS
・RTK
・GEO
▼ ジャンパー
・VIN
・MEAS
・BYP
・EN
・3.3V
・PPS
・RTK
・GEO
▼ コネクタとポート
・1x M.2
・1x Qwiic
・2x USB Type C(プログラミングプロセッサボード、ZED-F9Pモジュールの構成)
・2x SMA(GNSSアンテナ、PPS ※注)
・2x 5ベアSWD(MicroModプロセッサボード用)
▼ フィリップス #0 M2.5x3mmネジが含まれています
▼ ボードの寸法:2.60"x 2.24"(66.04mm x 56.89mm)

※注:PPSにはSMAコネクタは含まれていません。SMAコネクタをPPSピンに接続する必要がある場合は、SMAコネクタを手動ではんだ付けする必要があります。

※この製品にはアンテナが必要です。プロジェクトに適したSMAアンテナを選択してください。
