ワンダーキット(共立プロダクツ)　TA-04

音が鳴る貯金箱

好きな音楽、効果音を登録可能、光学式センサ付きの音が鳴る貯金箱!

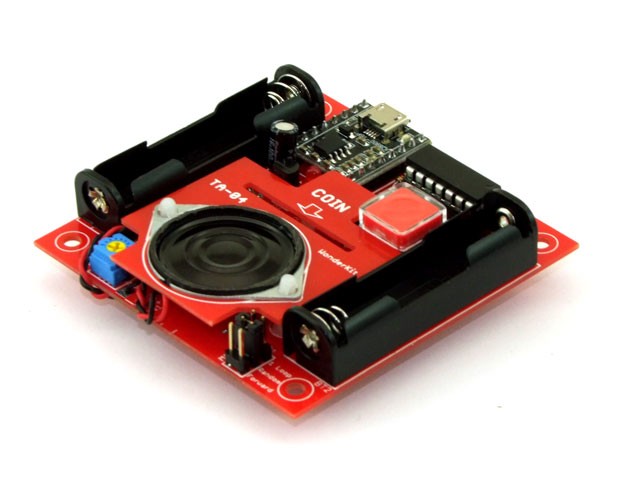

音が鳴る貯金箱を簡単に製作するための電子回路基板です。


MP3形式のフォーマットの音楽(効果音)を6曲登録できるので、硬貨を入れたときに自分の好きな効果音を鳴らせます。データ容量が約4Mバイトあるので、ビットレート[32Kbps]のデータであれば3分程の曲を5～6曲登録できますので短い効果音だけではなく、好きな楽曲を流せます。

基板本体にスピーカを搭載していますが、ラインレベルの信号出力端子が付いていますので、外部にアンプを接続することで、さらに大きな音を鳴らすことも可能です。貯金箱だけではなく募金箱などにも応用できます。

基板サイズは7×7cmの一般的な牛乳パックの規格サイズに適合します。 L型取り付け金具が付属していますので、牛乳パックの上面、横面など好みの所に取り付けできます。
【製品仕様】
電源電圧:標準 DC3V(3.0～5.2V可)
※単4電池ボックス×2 搭載
動作電流:最大 250mA
待機電流:2μA以下
硬貨検出:光学式(赤外線の反射)
対応硬貨:1円、5円、10円、50円、100円、500円硬貨
※2019年現在、製造発行されているもの
※著しく汚れたものの場合、反応しないことがあります
硬貨待ち受け時間:約20秒
※最後のコイン検出後または音の再生を完了後、待機モードに入ります

音データ登録容量:約4Mバイト[FLASH MEMORY]
※電源を切っても消えません
※32kbpsのデータの場合 1Mバイトで約4分
音データ形式:MP3フォーマット(拡張子[.mp3])
・対応サンプリング周波数(Hz):
8K / 11.025K / 12K /16K / 22.05K / 24K / 32K / 44.1K / 48K
・エンコード方法:CBR(固定ビットレート)のみ
※[ABR][VBR]でエンコードされたものは使用できません
フリーソフトなどで適合した形式に変換してご使用ください
音データ登録数:6曲
音出力(モノラル):スピーカ出力(8Ω 0.5W)
※音量調整ボリウムあり
・ラインレベル出力
音を鳴らすパターン:3種から選択
1.[1 Loop] 毎回、登録1を鳴らす
2.[RANDAM] 登録1～6までの音をランダムに鳴らす
3.[Forward] 登録1→2→3…と順に鳴らす

音データ転送用インターフェース:MICRO USB-B
基板サイズ:69.8(W)×69.8(D)×17.5(H)mm
※Hはリベットも含んだ値です
