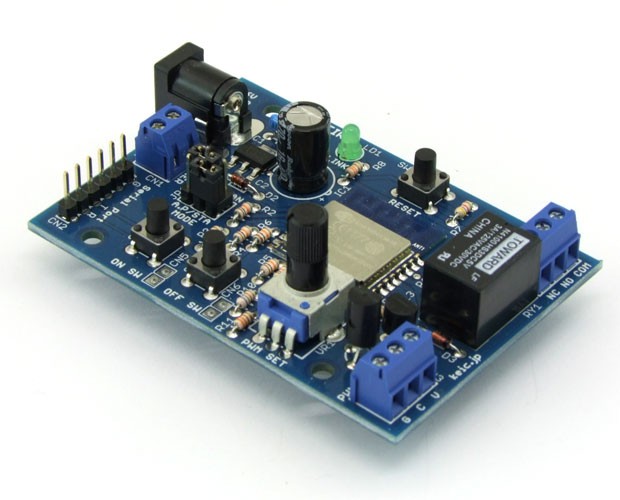

ワンダーキット(共立プロダクツ) KP-WIFIRY
Wi-Fiリレー【基板完成品】
Wi-Fiのある所、どこからでもリレー操作OK!「基板間で接続(要2枚)」「Wi-Fi機能を持った端末に接続」「既存のWi-Fi回線に接続」3パターンの接続方法で基板上のリレー接点出力とPWM出力を制御ができます。
●入り数:1枚(基板同士で通信する場合は本基板が2枚必要です)
●電源電圧:DC4.8～6.0V
・DCジャック:内径φ2.1mm センター+
・汎用端子:AWG16～26 配線材
●動作電流:最大450mA
・平均約100mA、リレー動作時約140mA
●リレー接点出力:1系統
・接点定格:3A AC125V/DC30V
●オープンコレクタ出力(PWM出力):1系統
・絶対最大定格(コレクタ電流) 800mA [DC30V]
・PWM周波数 1KHz、パルス幅 100段階で調整可能
●入力:
・タクトスイッチ2系統
・ボリウム1系統
●Wi-Fi部:
・使用モジュールESP-WROOM-02 [TELEC認証済]
・周波数:2.4GHz～2.5GHz
・プロトコル:802.11b/g/n
・Wi-Fiモード:2種
・A.P(アクセスポイントモード)
・STA(ステーションモード)
・セキュリティ:WPA/WPA2
●基板サイズ:72.4(W)×50.0(D)×24.0(H)mm(W値は突起部を含まず)
●ケース対応:タカチ プラスチックケースSW-85
※取り付けには穴あけ加工が必要です。
●入り数:1枚(基板同士で通信する場合は本基板が2枚必要です)
●電源電圧:DC4.8～6.0V
・DCジャック:内径φ2.1mm センター+
・汎用端子:AWG16～26 配線材
●動作電流:最大450mA
・平均約100mA、リレー動作時約140mA
●リレー接点出力:1系統
・接点定格:3A AC125V/DC30V
●オープンコレクタ出力(PWM出力):1系統
・絶対最大定格(コレクタ電流) 800mA [DC30V]
・PWM周波数 1KHz、パルス幅 100段階で調整可能
●入力:
・タクトスイッチ2系統
・ボリウム1系統
●Wi-Fi部:
・使用モジュールESP-WROOM-02 [TELEC認証済]
・周波数:2.4GHz～2.5GHz
・プロトコル:802.11b/g/n
・Wi-Fiモード:2種
・A.P(アクセスポイントモード)
・STA(ステーションモード)
・セキュリティ:WPA/WPA2
●基板サイズ:72.4(W)×50.0(D)×24.0(H)mm(W値は突起部を含まず)
●ケース対応:タカチ プラスチックケースSW-85
※取り付けには穴あけ加工が必要です。
※AOSS(自動設定)は使用できません。接続設定は手動で行います。
※SSID、PassWordは30文字以内のネットワークにしか接続できません。
※当製品は、1基板です。基板同士で通信する場合はもう1台同じものが必要です。(1対1のみ可)
※送受信兼用ですが、制御は双方向ではありません。どちらかが送信または受信になります。
※当製品をブラウザで操作する場合は、PCまたはスマートフォンやタブレットなどをご用意ください。
秋葉原本店取扱フロア:3階※SSID、PassWordは30文字以内のネットワークにしか接続できません。
※当製品は、1基板です。基板同士で通信する場合はもう1台同じものが必要です。(1対1のみ可)
※送受信兼用ですが、制御は双方向ではありません。どちらかが送信または受信になります。
※当製品をブラウザで操作する場合は、PCまたはスマートフォンやタブレットなどをご用意ください。
