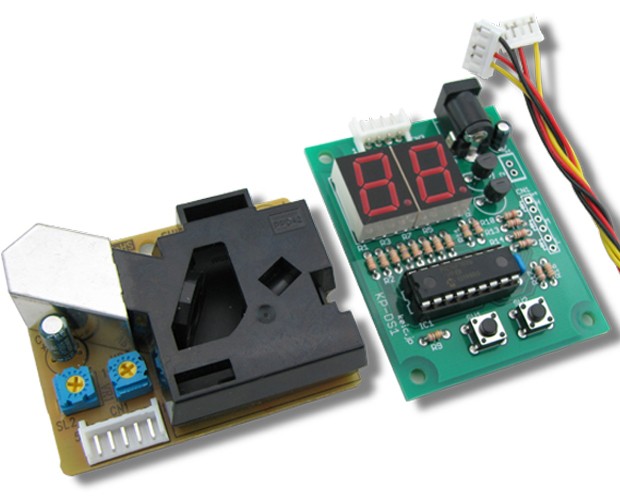

ホコリセンサー基板
PM2.5も検出可能(*1)
本基板は、ホコリセンサーの出力信号(PWM) を受け、運用可能な状態に処理、変換する信号処理ボードです。
ホコリの検出は空中浮遊するホコリに光線を当てて、散乱する光を、フォトデテクタで検出しています。
平均化時間の測定結果を1 秒毎に2桁のLED に粉塵量を%数値で表示します。10% 以下の場合は小数点以下の数値も表示できます。
汎用の警報端子を3組装備し、LED 表示や、リレー駆動(ドライバ回路が必要)に利用することができます。また、シリアル出力により、上位システムに信号を伝送することもできます。

【製品仕様】
電源電圧:DC5V
動作電流:150mA
センサー: フォトデテクタ
出力:2桁7セグLED、警報用出力3 点、シリアル出力
【ホコリセンサー部】
基板サイズ:W60×D44×H17mm(突起物含む)
【表示部基板】
基板サイズ:W48×D64×H15mm(突起物含む)
付属品:専用接続ケーブル:約20cm AC アダプター:DC5V 1A 2.1φセンター(+)

※本製品は1μm 以上の空中浮遊する粒子を検出することができますが、粒子のサイズを特定することはできません。
※AC アダプターは必ず、商品添付品をお使いください。
トランス式の非安定化タイプは、絶対に使用しないでください。5V 出力のスマートフォン用充電器(USB コネクタ出力タイプ)なら容量、定格に置いて殆ど利用できますが、端子形状が、2.1φプラグ、センター+に変換するコードが必要です。変換ケーブルは市販品を購入してください。
秋葉原本店取扱フロア:3階

在庫拠点
秋葉原
【数量1個〜】単価 ¥8300 購入数:
管理コード:EEHD-5WHY
