KSY　KSPST000000001

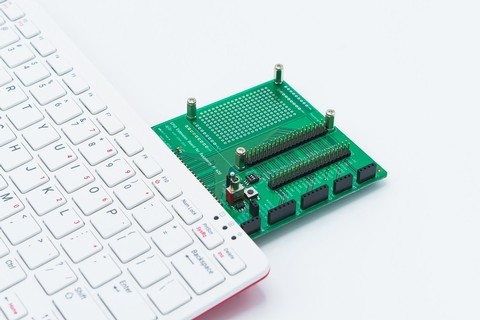

GPIO extension board for Raspberry Pi 400

KSYオリジナルのRaspberry Pi 400向けのGPIO拡張ボードです。

Pi400でも快適にGPIOへの接続が可能で、HATの接続はもちろん、ご使用になる機器に合わせて3.3V、5Vでの電源出力の切り替えや、はんだ付け可能なユニバーサルスペースも搭載しています。

Raspberry Piを販売するKSYならではの視点であったらいいな、を盛り込みました!

■ 特長
・Pi400でもHATを快適に使える!
Pi 400の側面にGPIOが搭載されているため、HATを直に接続するとHAT表面が見えませんが、本製品を使えば通常のRaspberry Piと同じように表面をご覧になりながらご使用頂けます。


・電圧の切り替えが可能
接続する機器に合わせて5V又は3.3Vの電源出力の切り替え可能なスイッチを搭載しているので、幅広い接続が可能に!


・HAT使用中でもGPIOへのアクセスが可能に
通常、HATを使用すると全てのピンが接続されてしまいますが、本製品ではHAT用GPIOとは別にGPIOを取りだしてあるため、未使用のピンへの接続が可能です。


・各信号ごとのコネクタ搭載
GPIOへの接続の際、どのピンにどの信号が来ているか分かりづらくありませんか?
本製品では各信号(I2C、UART、SPI、I2S、PWM)ごとにまとめて接続できるようコネクタを搭載しているので「どこに接続するんだっけ?」と悩むことなく接続頂けます。


・切り替え可能なスイッチ・LED搭載
テスト用としてもご使用頂けるスイッチやLEDを搭載しています。
ただ搭載しているだけでなく、ご不要な際はスイッチを切り替えることで通常のGPIOとしてご使用頂けるのも便利なポイントです。


・ユニバーサル スペースも搭載
HATを搭載可能なスペースに、ユニバーサル スペースも搭載しています。
用途に合わせてご使用頂ける本製品で、自由な創造をお楽しみください。


■ 仕様

・サイズ
100×93mm(コネクタ部含まず)

・インターフェース
40ピン GPIO ソケット×1(本体接続用)
40ピン GPIO ヘッダ×2(Raspberry Pi 互換、HAT接続用)
6ピン ピン ソケット×2(SPI0/SPI1もしくはI2Sを選択)
4ピン ピン ソケット×3(I2C/UART/GPIO・PWM)
ピンソケットから出力される電源はJP1で5V/3.3V切り替え可能
LED×2(赤・GPIO16に接続/緑・GPIO13に接続)
LED/スイッチはディップ スイッチで切断可能
スイッチ×1(GPIO7に接続。Active Low)

・内容物
KSY GPIO extension board for Pi 400×1
スペーサー M2.5×11mm ×4
ナット M2.5 ×4
ボルト M2.5×5mm ×4
ゴム足×4
