RPI-PICO-H

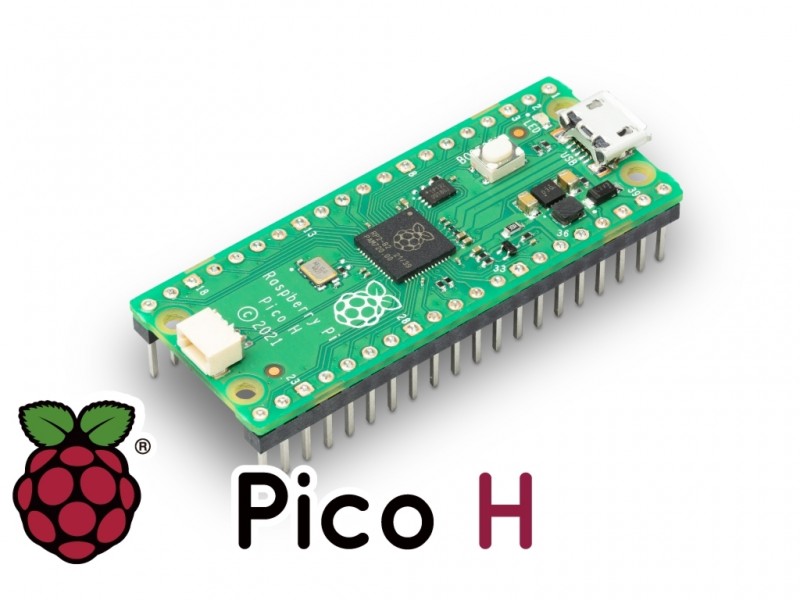

【ピンヘッダ実装済】Raspberry Pi Pico H
「Raspberry Pi Pico H」は、「Raspberry Pi Pico」のピン ヘッダーが実装(はんだ付け)されているタイプの製品です。
はんだ付けなどの加工をすることなくジャンパー ワイヤーやブレッドボードなどを使って回路が組めるため、電子工作の初心者の方や、プログラミング学習などの教育用途にお勧めです。
■ 特長
▼ Picoと同じ性能
Pico Hは、ピン ヘッダーが実装(はんだ付け)されている点以外はPicoと全く同じです。Picoと同様のMCU RP2040、Flashメモリー 2MByteを搭載し、同等の性能を有しています。
▼ Picoとの互換性
Pico Hは、Picoと同様のインターフェースを有し、ピン配置にも互換性があります。ほとんどの場合、Picoの互換機としても使用できます。
▼ ピン ヘッダー搭載
Picoシリーズの中でも、ピン ヘッダーが未実装のPicoやPico Wでは、ご自身ではんだ付けなどの加工が必要となる場合があります。
Pico HはGPIO・DEBUGスルーホール(部品取付穴)にピン ヘッダーが実装(はんだ付け)されているため、より手軽で、より便利に「Raspberry Pi Pico」をお使いいただけます。
GPIOピン(20pin×2)を使用することで、センサーからデータを読み出したり、アドオンボードや他のデバイスとI2CやSPIなどで通信したりと、Raspberry Pi Picoのフル機能を体験できます。
また、DEBUGピン(DEBUG 3pin×1)を使用してプログラムのデバッグをしたり、マイコンの動作を設定したり、動作状態を確認したりできます。
■ 仕様
MCU(マイコン):RP2040
CPU:デュアル コア ARM Cortex M0+ プロセッサ @ 133MHz
RAM:256KB SRAM
Flash メモリー:2MB Quad-SPI
インターフェース・センサー:
1× USB 1.1 micro B(電源供給、データ通信(ホスト)、プログラム書込み(デバイス))
26× GPIO ピン (23×デジタル専用、3×アナログ/デジタル)
2× SPI
2× I2C
2× UART
3× ADC 12bit 500ksps
16× PWM (8×A/Bチャンネル、Bは入力対応)
8× PIO(SDカードやVGAなどのI/Fをエミュレート可能)
1× タイマー(4×アラーム, 1×Real Time Counter)
1× 温度センサー
1× LED
1× 3ピンARMシリアル ワイヤ デバッグ(SWD)ポート
I/O電圧:3.3V
電源:1.8V～5.5V
サイズ:21×51.3×12.9mm 約6g
はんだ付けなどの加工をすることなくジャンパー ワイヤーやブレッドボードなどを使って回路が組めるため、電子工作の初心者の方や、プログラミング学習などの教育用途にお勧めです。
■ 特長
▼ Picoと同じ性能
Pico Hは、ピン ヘッダーが実装(はんだ付け)されている点以外はPicoと全く同じです。Picoと同様のMCU RP2040、Flashメモリー 2MByteを搭載し、同等の性能を有しています。
▼ Picoとの互換性
Pico Hは、Picoと同様のインターフェースを有し、ピン配置にも互換性があります。ほとんどの場合、Picoの互換機としても使用できます。
▼ ピン ヘッダー搭載
Picoシリーズの中でも、ピン ヘッダーが未実装のPicoやPico Wでは、ご自身ではんだ付けなどの加工が必要となる場合があります。
Pico HはGPIO・DEBUGスルーホール(部品取付穴)にピン ヘッダーが実装(はんだ付け)されているため、より手軽で、より便利に「Raspberry Pi Pico」をお使いいただけます。
GPIOピン(20pin×2)を使用することで、センサーからデータを読み出したり、アドオンボードや他のデバイスとI2CやSPIなどで通信したりと、Raspberry Pi Picoのフル機能を体験できます。
また、DEBUGピン(DEBUG 3pin×1)を使用してプログラムのデバッグをしたり、マイコンの動作を設定したり、動作状態を確認したりできます。
■ 仕様
MCU(マイコン):RP2040
CPU:デュアル コア ARM Cortex M0+ プロセッサ @ 133MHz
RAM:256KB SRAM
Flash メモリー:2MB Quad-SPI
インターフェース・センサー:
1× USB 1.1 micro B(電源供給、データ通信(ホスト)、プログラム書込み(デバイス))
26× GPIO ピン (23×デジタル専用、3×アナログ/デジタル)
2× SPI
2× I2C
2× UART
3× ADC 12bit 500ksps
16× PWM (8×A/Bチャンネル、Bは入力対応)
8× PIO(SDカードやVGAなどのI/Fをエミュレート可能)
1× タイマー(4×アラーム, 1×Real Time Counter)
1× 温度センサー
1× LED
1× 3ピンARMシリアル ワイヤ デバッグ(SWD)ポート
I/O電圧:3.3V
電源:1.8V～5.5V
サイズ:21×51.3×12.9mm 約6g
◎値引対象外商品 秋葉原本店取扱フロア:1階
在庫拠点
秋葉原
大阪
| 【関連情報】 |
メーカーサイト ピン配置図(メーカーサイト) Pico データシート(メーカーサイト) |
管理コード：EEHD-5YEC
